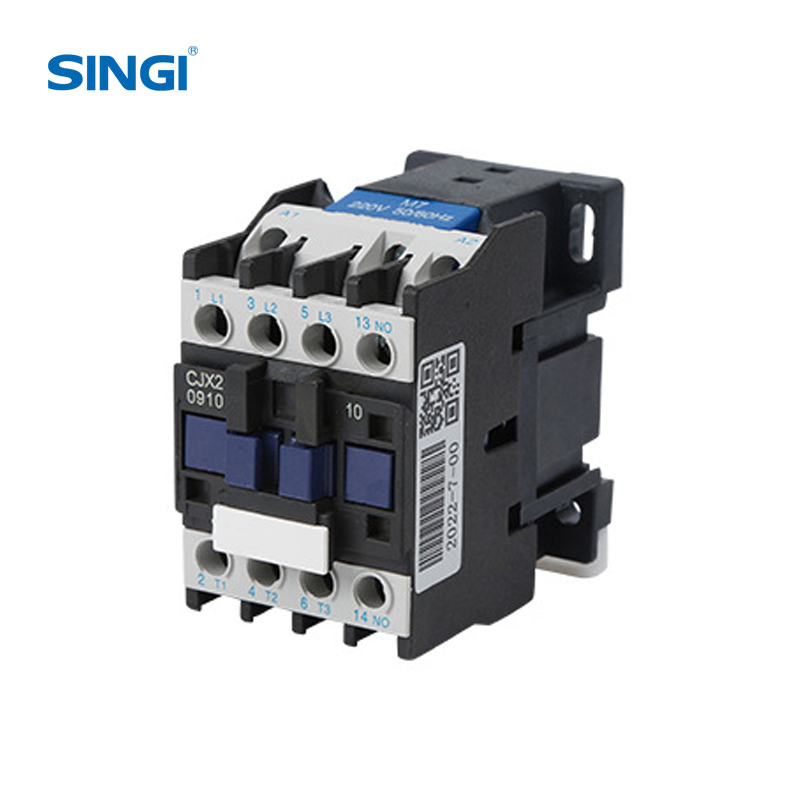

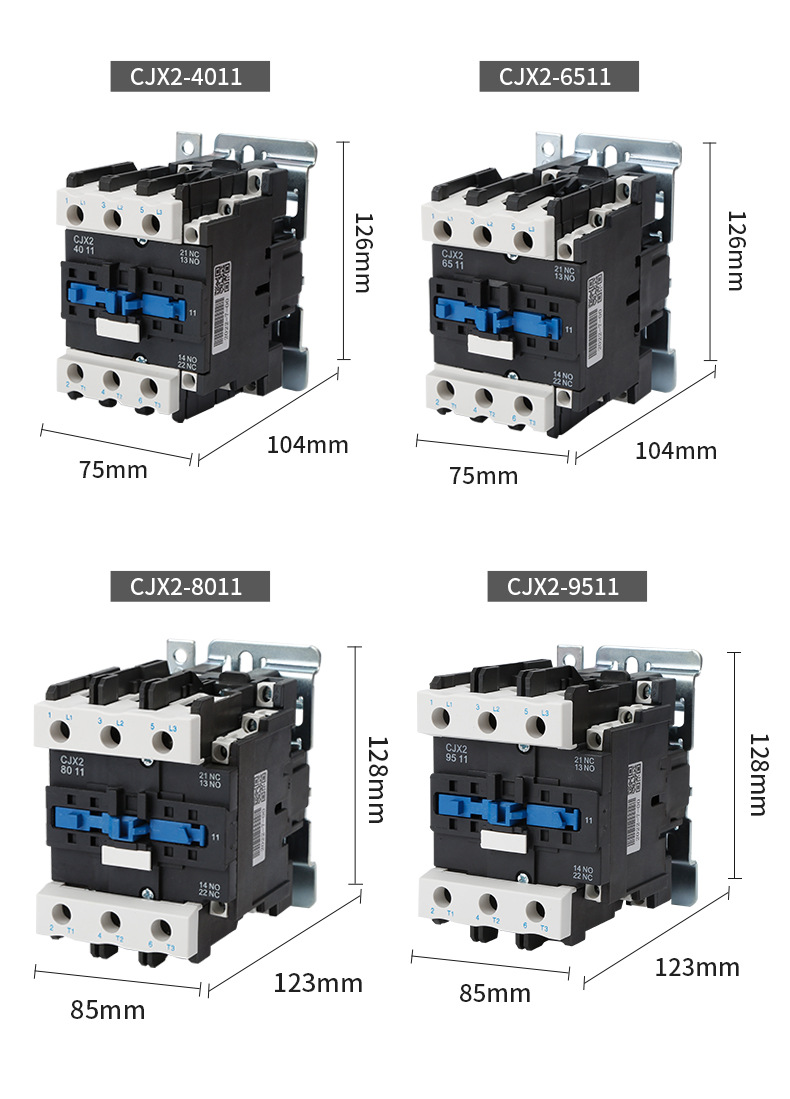

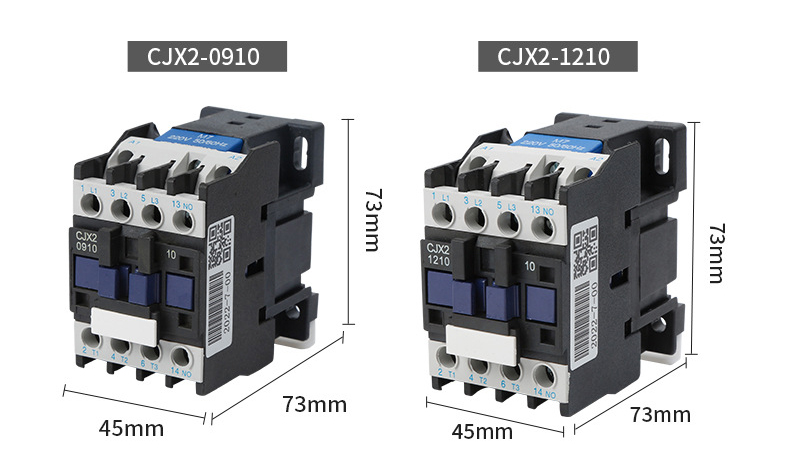

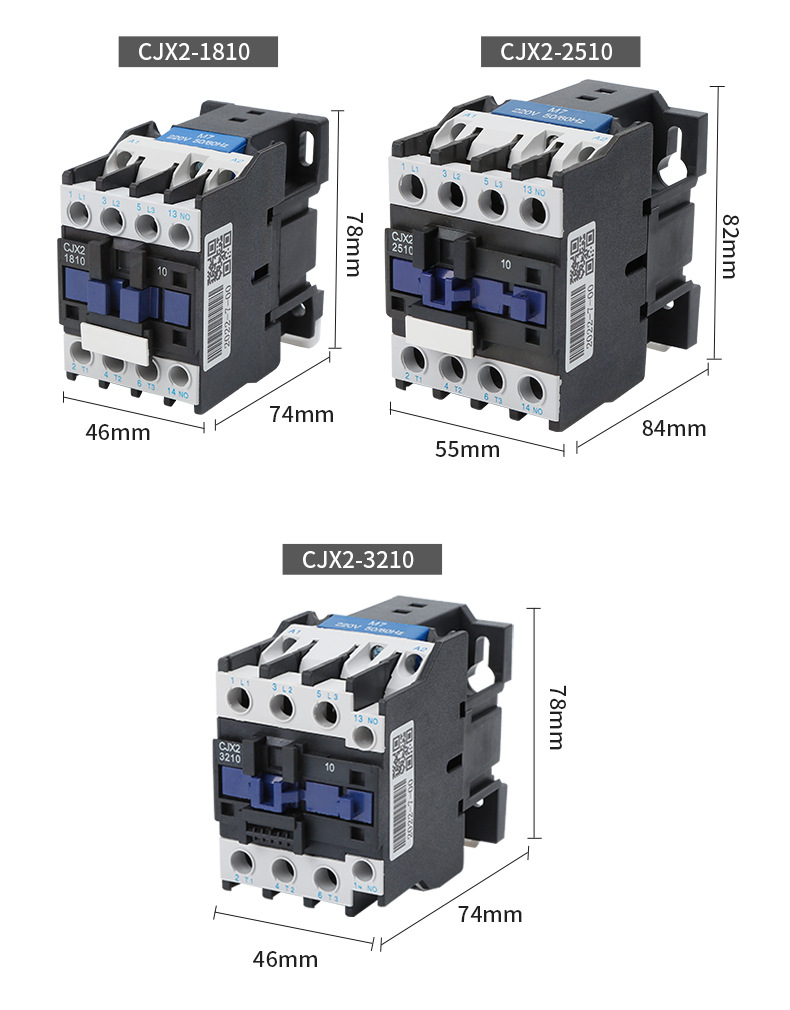

Bộ tiếp xúc AC CJX2 Series

ứng dụng

Bộ tiếp xúc AC dòng CJX2 phù hợp để sử dụng trong các mạch lên đến điện áp định mức 660V, AC50 hoặc 60Hz, dòng điện định mức lên đến 95A, để làm, phá vỡ, thường xuyên khởi động & kiểm soát động cơ AC. Kết hợp với khối tiếp xúc phụ trợ, thời gian chậm trễ & thiết bị liên kết máy v.v., nó trở thành bộ tiếp xúc chậm trễ thời gian, bộ tiếp xúc có thể đảo ngược, bộ khởi động sao delta và với relé nhiệt, nó có thể được kết hợp thành bộ khởi động điện từ.

Điều kiện làm việc và lắp đặt

Nhiệt độ môi trường: -5 ℃ ~ + 40 ℃, trung bình 24 giờ không vượt quá + 35 ℃

Chiều cao: không bevond 2000m

Điều kiện khí quyển: khi nhiệt độ tối đa là + 40 ℃, độ ẩm tương đối không vượt quá 50%, khi nhiệt độ thấp hơn, độ ẩm tương đối có thể cao hơn, thực hiện các biện pháp đặc biệt khi ngưng tụ xảy ra do nhiệt độ thay đổi

Mức độ ô nhiễm: thứ ba Thể loại lắp đặt: Ill

Điều kiện lắp đặt: Bề mặt lắp đặt và độ nghiêng phẳng dọc không quá ± 5 °

Sốc: sản phẩm nên được lắp đặt và sử dụng tại chỗ không có sốc đáng kể

Thông số kỹ thuật

Loại CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95

Đánh giá hiện tại (A) 380 / 400V AC-3 9 12 18 25 32 40 50 65 80 95

AC-4 3,5 5 7,7 8,5 12 18,5 24 28 37 44

660 / 690V AC-3 6,6 8,9 12 18 21 34 39 42 49 49

AC-4 1,5 2 3,8 4,4 7,5 9 12 14 17,3 21,3

Dòng sưởi ấm không khí thông thường (A) 20 20 32 40 50 60 80 80 95 95

Điện áp cách điện định mức (V) 690 690 690 690 690 690 690 690 690

Kiểm soát ba pha sóc - công suất động cơ lồng (AC-3) kW 220/230 2,2 3 4 5,5 7,5 11 15 18,5 22 25

380/400 4 5.5 7.5 11 15 18.5 22 30 37 45

660/690 5.5 7.5 10 15 18.5 30 37 37 45 45

Tần số hoạt động (lần / giờ) Tuổi thọ điện AC-3 1200 1200 1200 600 600 600 600 600

AC-4 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300

Tuổi thọ cơ khí 3600 3600 3600 3600 3600 3600 3600 3600 3600

Tuổi thọ điện AC-3 100 100 100 80 80 60 60 60

AC-4 20 20 20 20 15 15 15 10

Tuổi thọ cơ khí (10 nghìn lần) 1000 1000 1000 1000 800 800 800 800 600 600

Được trang bị kích chữa loại RT16-20 RT16-20 RT16-32 RT16-40 RT16-50 RT16-63 RT16-80 RT16-80 RT16-100 RT16-125

Dây đầu không dự đoán cuối lạnh

Dây mũi dự đoán

Kết thúc không dự đoán Cốt cực 1 2 1 2 1 2 1 2 1 2 1 2 2 1 2 1 2 1 2 1 2 1 2

mm ² 1/2,5

1/4

1/4 1/2.5

1/2.5

1/4 1/2.5

1/4

1/4 1/2.5

1/2.5

1/4 1.5/4

1.5/6

1.5/6 1.5/4

1.5/4

1.5/6 2.5/6

2.5/10

2.5/10 2.5/6

2.5/6

2.5/10 2.5/6

2.5/10

2.5/10 2.5/6

2.5/6

2.5/10 6/25

6/25

6/25 4/10

4/10

4/10 6/25

6/25

6/25 4/10

4/10

4/10 6/25

6/25

6/25 4/10

4/10

4/10 10/35

10/35

10/35 6/16

6/16

6/16 10/35

10/35

10/35 6/16

6/16

6/16

AC 50Hz Đóng (V) 70 70 70 110 110 200 200 200 200

Cuộn dây giữ (V) 9 9.5 14 14 57 57 57 57

Công suất Công suất (W) 1.8-2.7 1.8-2.7 3-4 3-4 3-4 6-10 6-10 6-10 6-10

Phạm vi hành động Điện áp đóng: 85% Us-110% Us; điện áp mở: 20% Us-75% Us

Các thông số cơ bản liên lạc phụ trợ AC-15: le: 0.95A 380V / 400V DC-13: le: 0.15A 220V / 250V Ith: 10A
