SGB5L-60 AC / B / A loại Cắt mạch dòng dư với bảo vệ quá dòng

SGB5L-63 A / B / AC loại RCBO, được cung cấp bởi Zhejiang Singi Electrical LLC,

là một thiết bị AC 230/240 V với điện áp cách nhiệt định mức 500 V và một xung định mức

chịu được điện áp 4000 V. Nó có một xếp hạng hiện tại khung vỏ lên đến 63 A và có sẵn trong

dòng điện định mức khác nhau từ 6 A đến 63 A. SGB5L-63 được thiết kế để cung cấp ngắn mạch,

quá tải và bảo vệ dòng điện còn lại, với dòng điện hoạt động còn lại định mức từ 10 mA đến 300 mA.

Nó có công suất sản xuất và phá vỡ còn lại định mức là 3000 A và công suất phá vỡ cuối cùng là 10000 A.

SGB5L-63 RCBO có sẵn trong các loại A, B và AC. Loại B phù hợp cho các ứng dụng đặc biệt yêu cầu

phát hiện dòng trực tiếp tinh khiết, chẳng hạn như hệ thống quang điện và trạm sạc xe điện.

Loại A được thiết kế cho môi trường mà dòng điện chuyển tiếp và dòng điện lỗi DC xung cần được phát hiện,

làm cho nó lý tưởng cho các thiết lập dân cư và thương mại hiện đại. RCBO loại AC SGB5L-63 phù hợp với các ứng dụng

liên quan đến dòng lỗi AC truyền thống.

Thông số kỹ thuật

Tiêu chuẩn GB / T 16917.1, GB / T 22794 / IEC / EN 61009-1, IEC / EN62423

Cực 1P + N (hai mô-đun, rộng 36mm)

Điện áp làm việc định mức 230 / 240V

Khung tối đa hiện tại 63A

Đánh giá hiện tại 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

Điện áp cách nhiệt định mức 500V

Đánh giá dòng hoạt động còn lại 10mA, 30mA, 50mA, 100mA, 300mA

Đánh giá dòng không hoạt động còn lại 0,5mA

Tần số định mức 50 / 60Hz

Loại bảo vệ dòng dư A loại, loại AC, loại B

Công suất làm và phá vỡ còn lại được đánh giá là 3000A

Loại chuyến đi Nhiệt từ

Loại chuyến đi tức thời Loại B, Loại C, Loại D

Công suất phá vỡ cuối cùng 10000A

Công suất phá vỡ hoạt động 7500A

Tuổi thọ điện - Giá trị trung bình thực tế ≥3000 lần

Tuổi thọ điện - Giá trị quy định tiêu chuẩn 2000 lần

Tuổi thọ cơ học - Giá trị trung bình thực tế ≥4000 lần

Tuổi thọ cơ học - Giá trị quy định tiêu chuẩn In≤25A 2000times; Trong> 25A 1000 lần

Mức quá điện áp III

Mức độ ô nhiễm 3

Xếp hạng bảo vệ IP40; Thiết bị đầu cuối: IP20

Công suất dây 1,0 ~ 16mm²

Mô-men xoắn dây 3N · m

Nhiệt độ hoạt động -25 ℃ ~ 70 ℃

Nhiệt độ lưu trữ -35 ℃ ~ 80 ℃

Phương pháp lắp đặt DIN35

Chiều cao ≤2000m

Kích thước 85mm * 36mm * 79mm

Trọng lượng 0,19kg / đơn vị

Bao bì 6 đơn vị / hộp, 10 hộp / thùng carton

Lưu trữ Sản phẩm nên được lưu trữ trong một kho thông gió tốt, với độ ẩm tương đối không vượt quá 80%, và nhiệt độ xung quanh dao động từ -3 ° C đến + 80 ° C. Ngoài ra, sự hiện diện của các khí axit, kiềm và ăn mòn nên tránh.

Yếu tố Derating

Bảng yếu tố giảm nhiệt độ

Nhiệt độ -30 ℃ -25 ℃ -20 ℃ -15 ℃ -10 ℃ -5 ℃ 0 ℃ 5 ℃ 10 ℃ 15 ℃

Hệ số hiện tại làm việc được xếp hạng 1,242 1,223 1,204 1,182 1,161 1,143 1,127 1,103 1,079 1,063

Nhiệt độ 20 ℃ 30 ℃ 35 ℃ 40 ℃ 45 ℃ 50 ℃ 55 ℃ 60 ℃ 65 ℃ 70 ℃

Yếu tố hiện tại làm việc được xếp hạng 1,047 1 0,984 0,968 0,952 0,922 0,904 0,891 0,872 0,844

Bảng Yếu tố Derating độ cao

Chiều cao (m) 2000 3000 4000 5000

Yếu tố hiện tại làm việc được xếp hạng 1 0,96 0,91 0,86

Yếu tố điện áp làm việc định mức 1 1 1 1

Tần số công suất định mức chịu được yếu tố điện áp 1 0,9 0,82 0,71

Hệ số điện áp chống xung định mức 1 0,9 0,82 0,71

Đánh giá khả năng phá vỡ cuối cùng và yếu tố tuổi thọ điện 1 0,82 0,7 0,6

Micro circuit breaker derating factor table cho cài đặt cạnh nhau

Số lượng cắt vi mạch 1 2-3 4-5 6-8 9-10

Yếu tố cho In ≤ 25A 1 0,96 0,9 0,8 0,7

Yếu tố cho 32A≤ln≤63A 1 0,92 0,8 0,7 0,6

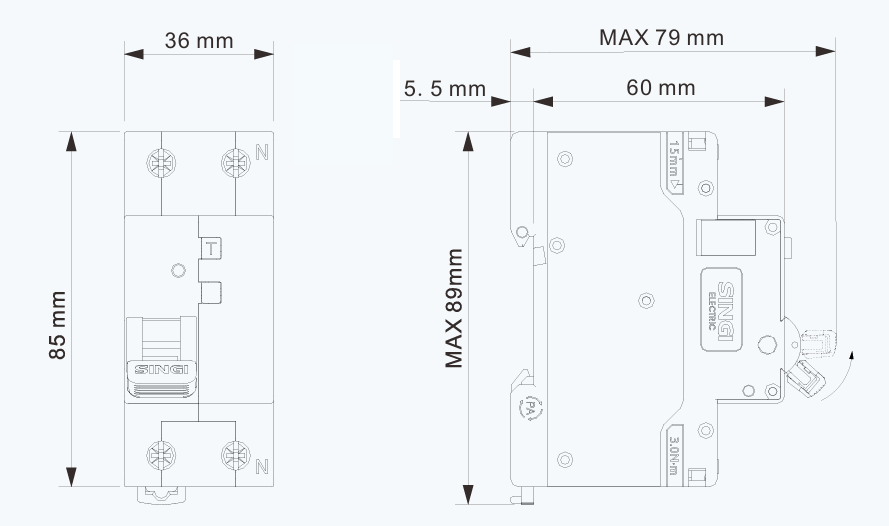

Kích thước cài đặt

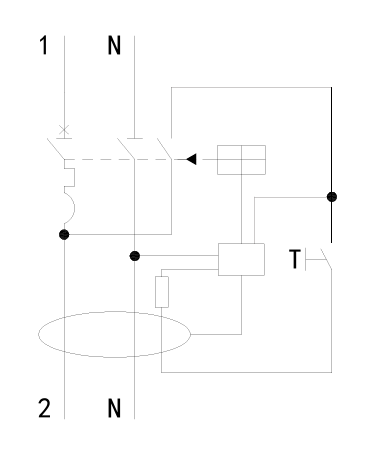

Biểu đồ dây
