DZ15LE

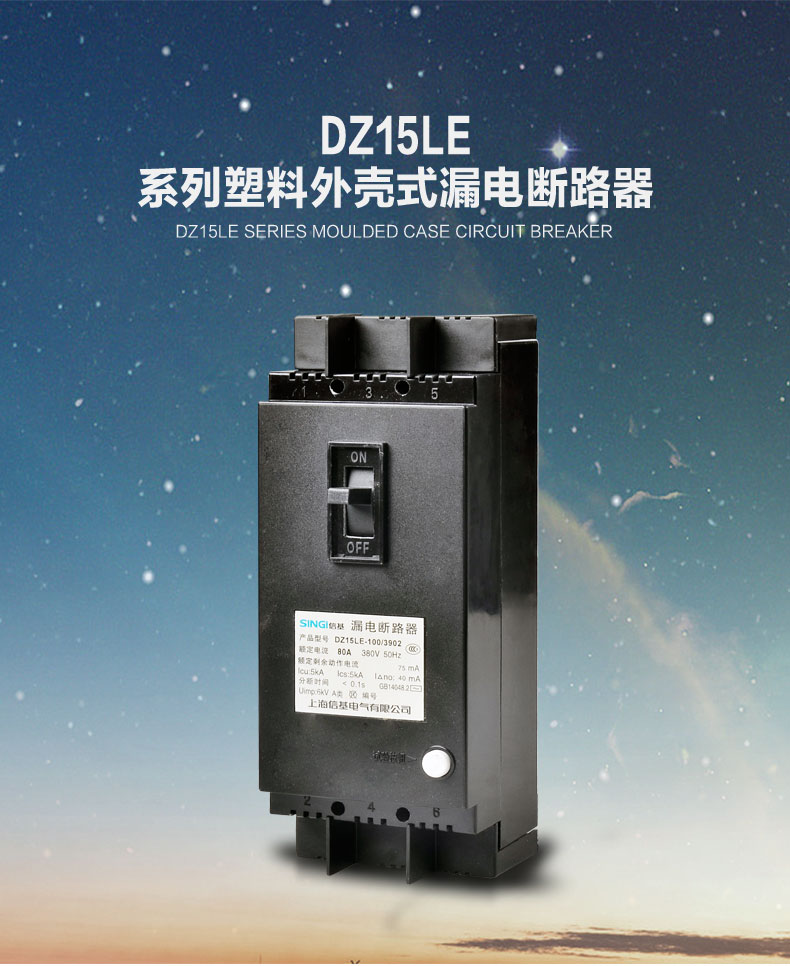

DZ15LE Series còn lại đúc trường hợp ngắt mạch

Giới thiệu sản phẩm

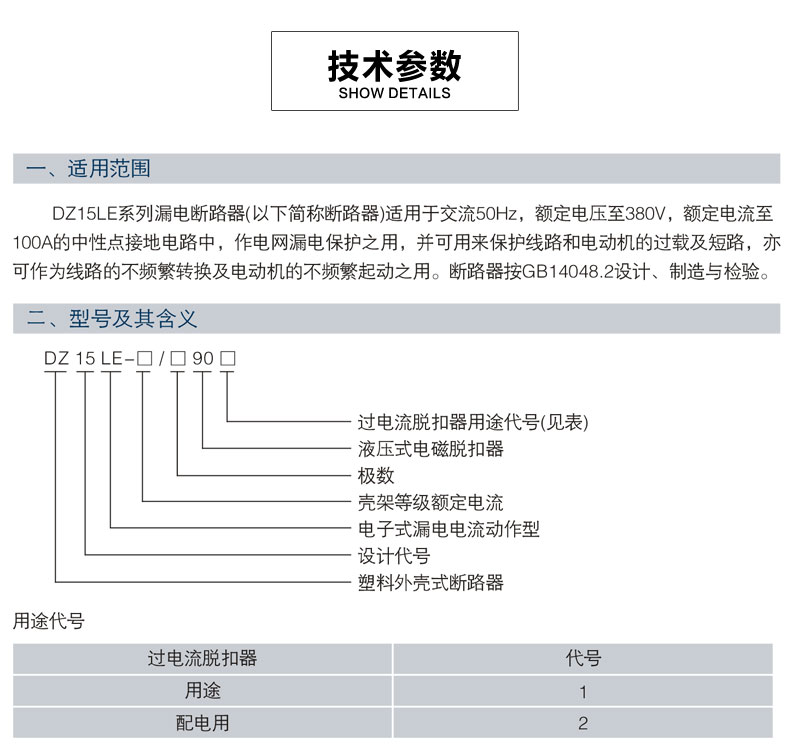

Máy ngắt mạch rò rỉ dòng dz15le (sau này gọi là máy ngắt mạch) áp dụng cho các mạch đặt đất điểm trung lập với AC 50hz, điện áp định mức đến 380v và dòng điện định mức đến 100a, và có thể được sử dụng để bảo vệ quá tải và mạch ngắn của các dây chuyền và động cơ, và cũng có thể được sử dụng để chuyển đổi hiếm khi các dây chuyền và khởi động thường xuyên của động cơ. Cắt mạch phải được thiết kế, sản xuất và kiểm tra theo GB14048.2.

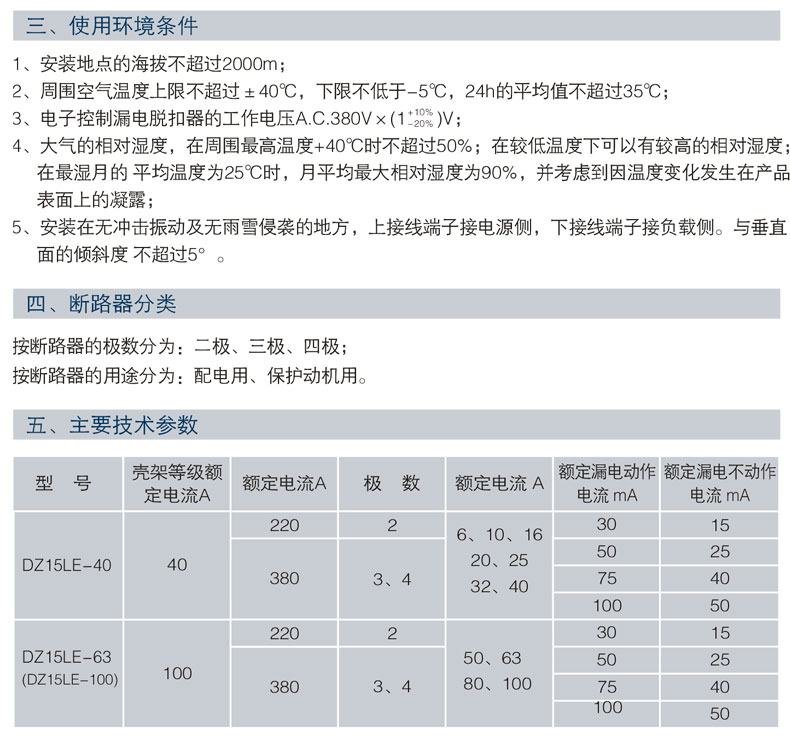

Thông số kỹ thuật

Loại khung Được đánh giá hiện tại A Được đánh giá hiện tại A NO.of Cực Được đánh giá hiện tại A Được đánh giá hiện tại rò rỉ mA Được đánh giá hiện tại rò rỉ mA

DZ15LE-40 220 2 6,10,16,20,25,32,40 30 15

380 3,4 50 25

75 40

100 50

DZ15LE-63

 (DZ15LE-100) 100 220 2 50,63,80,100 30 15

380 3,4 50 25

75 40

100 50

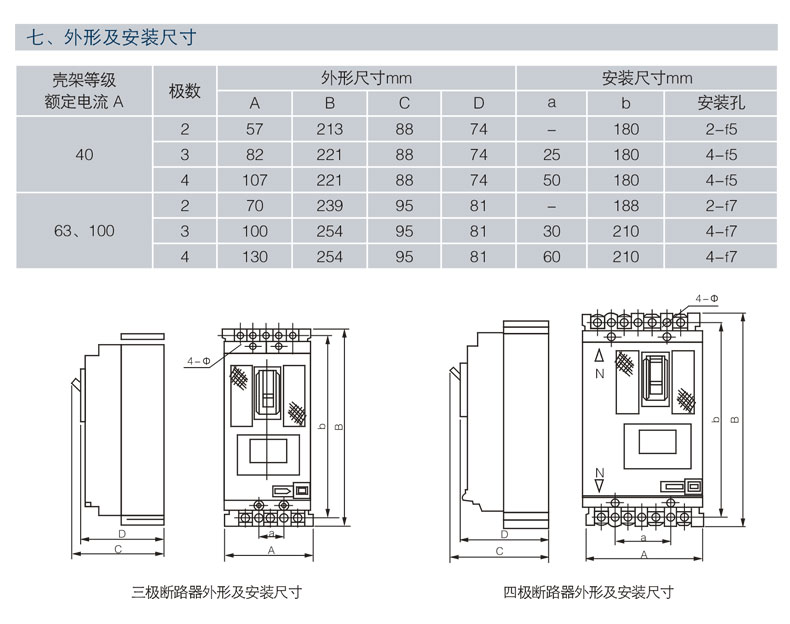

Đo lường cài đặt

Khung xếp hạng hiện tại A Số cực Kích thước sản phẩm mm Lắp đặt Đo lường mm

A B C D a b Lỗ cài đặt

40 2 57 213 88 74 - 180 2-f5

3 82 221 88 74 25 180 4-f5

4 107 221 88 74 50 180 4-f5

63,100 2 70 239 95 81 - 188 2-f7

3 100 254 95 81 30 210 4-f7

4 130 254 95 81 60 210 4-f7
