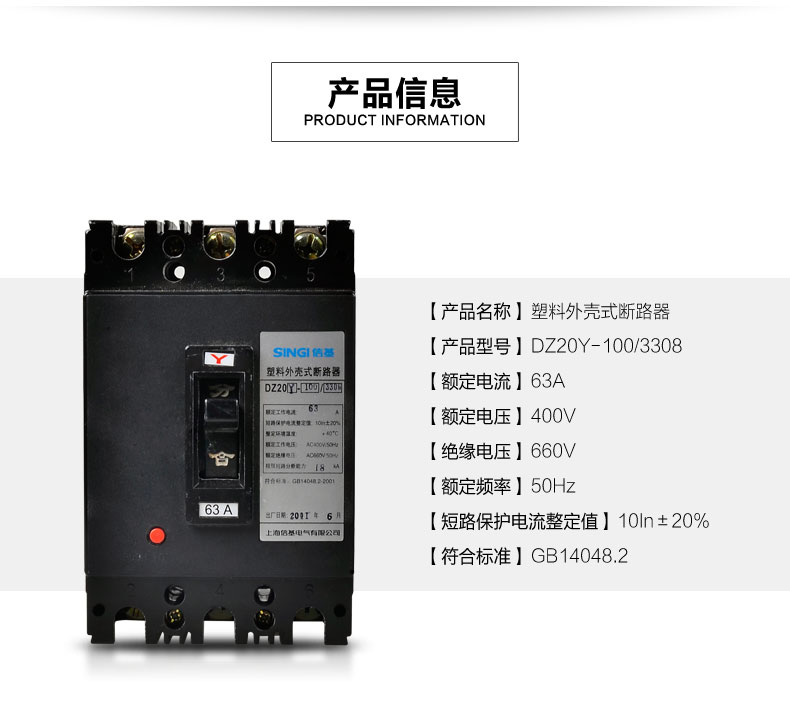

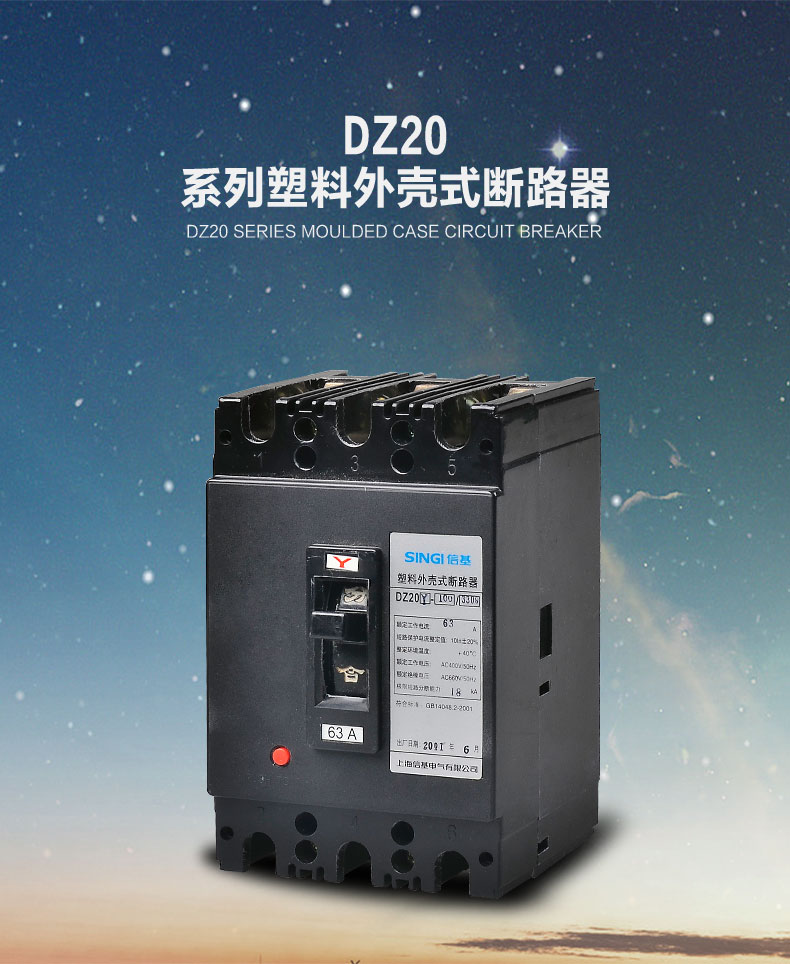

DZ20

Giới thiệu sản phẩm

DZ20 loạt đúc trường hợp cắt mạch phù hợp với AC 50hz, dòng điện định mức từ 16A đến 630A, điện áp cách nhiệt định mức 660V, điện áp làm việc định mức AC380V / 400V và các mạch dưới, loạt cắt mạch này thường được sử dụng để phân phối điện, và cũng có thể được sử dụng để bảo vệ sử dụng động cơ. Trong hoàn cảnh bình thường, bộ ngắt mạch có thể được sử dụng để chuyển đổi hiếm khi của dây chuyền và khởi động hiếm khi của động cơ tương ứng.

Cắt mạch để phân phối được sử dụng để phân phối năng lượng điện trong mạng phân phối và phục vụ như là bảo vệ quá tải, ngắn mạch và điện áp thấp cho các đường dây và thiết bị điện.

Cắt mạch để bảo vệ động cơ được sử dụng trong mạng phân phối điện để khởi động và chạy động cơ lồng sóc, và để bảo vệ quá tải, ngắn mạch và điện áp thấp của động cơ lồng sóc.

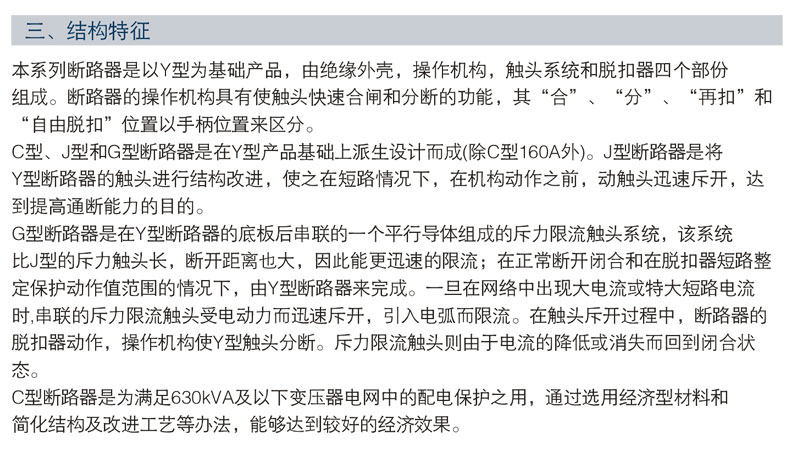

Tính năng xây dựng

Dòng cắt mạch này dựa trên các sản phẩm loại Y và bao gồm bốn phần: vỏ cách điện, cơ chế hoạt động, hệ thống tiếp xúc và giải phóng. Cơ chế hoạt động của bộ ngắt mạch có chức năng đóng và phá vỡ các liên lạc nhanh chóng, và vị trí 'đóng', 'mở' và 'tự do' của nó được phân biệt bằng vị trí tay cầm.

Cắt mạch loại C và loại J có nguồn gốc và được thiết kế trên cơ sở cắt mạch loại Y. Bộ cắt mạch loại J là một cải tiến cấu trúc của các tiếp xúc của bộ cắt mạch loại Y, do đó trong trường hợp ngắn mạch, các tiếp xúc có thể được ngắt kết nối nhanh chóng trước khi hành động của cơ chế để đạt được mục đích cải thiện khả năng bật tắt.

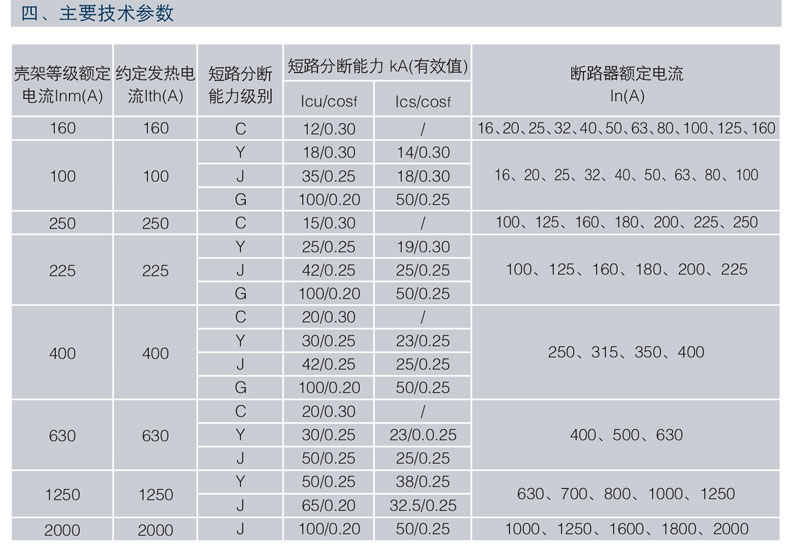

Thông số kỹ thuật

Khung xếp hạng hiện tại Inm ((A) Dòng điện nhiệt thông thường Ith ((A) Mức năng lượng phá mạch ngắn Công suất phá mạch ngắn kA Bộ قطع mạch xếp hạng hiện tại (A)

Icu / cosf Icu / cosf

160 160 C 12 / 0,3 / 16.20.25.32.40.50.63.80.100.125.160

100 100 Y 18 / 0,3 14 / 0,3 16.20.25.32.40.50.63.80.100

J 35 / 0,25 18 / 0,3

G 100 / 0,2 50 / 0,25

250 250 C 15 / 0,3 / 100.125.160.180.200.225.250

225 225 Y 25/0,25 19/0,3 100.125.160.180.200.225

J 42 / 0,25 25 / 0,25

G 100 / 0,2 50 / 0,25

400 400 C 20 / 0,3 / 250.315.350.400

Y 30 / 0,25 23 / 0,25

J 42 / 0,25 25 / 0,25

G 100 / 0,2 50 / 0,25

630 630 C 20 / 0,3 / 400.500.630

Y 30 / 0,25 23 / 0,25

J 50 / 0,25 25 / 0,25

1250 1250 Y 50/0,25 38/0,25 630,700,800,1000,1250

J 65 / 0,2 32,5 / 0,25

2000 2000 J 100/0,2 50/0,25 1000,1250,1600,1800,2000

Kiểm tra tên hiện tại Cài đặt hiện tại nhiều Thời gian hẹn (h) trạng thái bắt đầu

Ln≤63 Ln> 63

Dòng không gấp thông thường 1.05ln ≥1 ≥2 khởi động lạnh

Dòng chạy thông thường 1.3ln <1 <2 khởi đầu nóng

Kiểm tra tên hiện tại Cài đặt hiện tại nhiều Thời gian hẹn (h) trạng thái bắt đầu

Dòng chạy thông thường 1.0ln ≥2 khởi động lạnh

Dòng chạy thông thường 1.2ln <2 khởi đầu nóng
