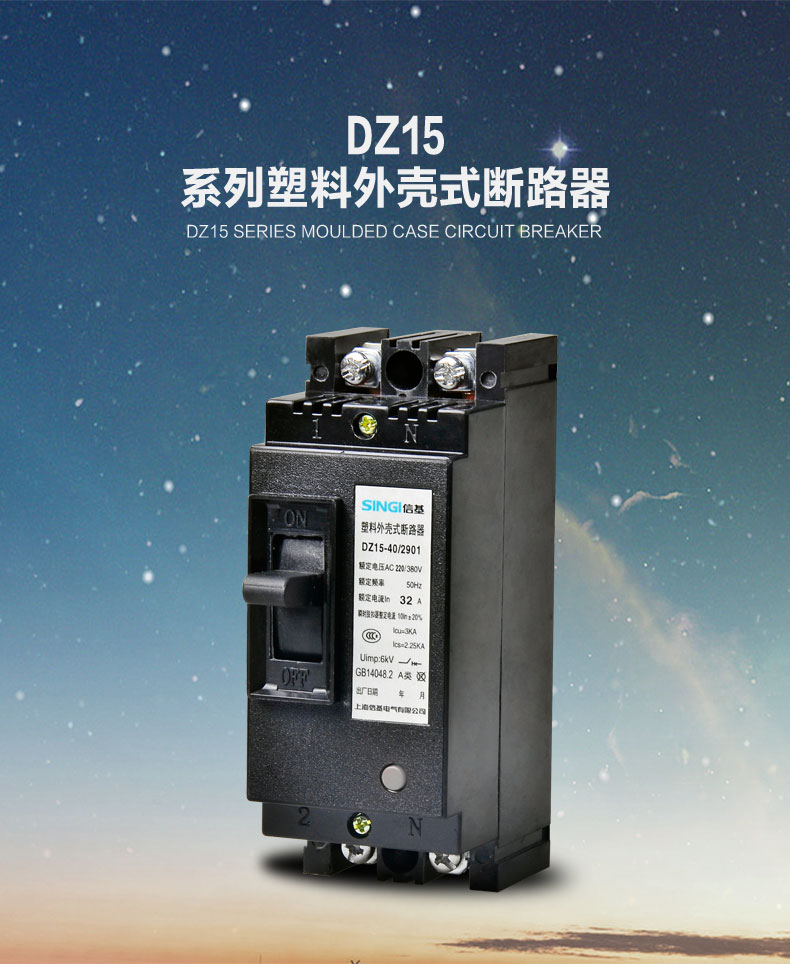

DZ15

Giới thiệu sản phẩm

Bộ cắt mạch loại vỏ nhựa dòng dz15 phù hợp với AC 50-hz, điện áp làm việc định mức đến 380v và dòng điện định mức đến 100a. Nó được sử dụng để bảo vệ quá tải và ngắn mạch, và có thể được sử dụng như sự chuyển đổi không thường xuyên của đường dây và khởi động không thường xuyên của động cơ.

Tính năng xây dựng

Cơ chế hoạt động của bộ قطع mạch dòng dz15 có chức năng chia nhanh chóng và nhanh chóng rõ ràng. Liên hệ là vật liệu tiếp xúc agzno với phương pháp oxy hóa nội bộ, có lợi thế là chống tiếp xúc thấp, chống mài mòn và hàn chống hợp nhất. Việc giải phóng chậm trễ dài áp dụng giải phóng thủy lực giảm dầu, có thể cung cấp các đặc điểm bảo vệ thời gian ngược lý tưởng.

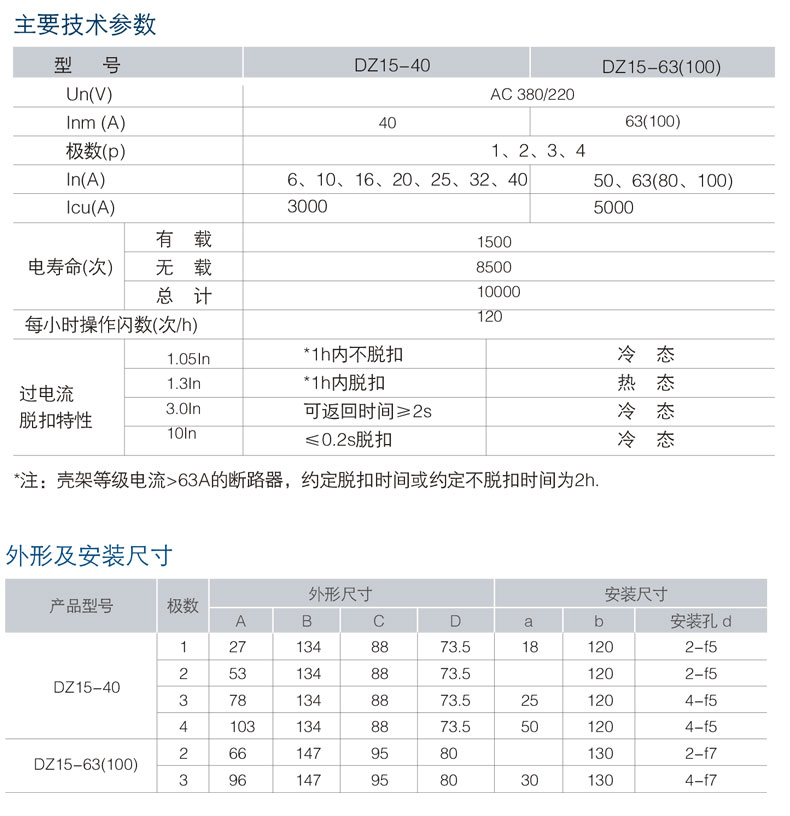

Thông số kỹ thuật

Loại DZ15-40 DZ15-63 (100)

Một (V) AC380 / 220

Inm (A) 40 63 (100)

Số cực 1; 2;3; 4;

Trong (A) 6,10,16,20,25,32,40, 50,63, (80,100))

Độ phận (A) 3000 5000

Tuổi thọ điện (lần) Điện áp tải 1500

Không tải 8500

Tổng cộng 10000

Số lần nhấp nháy hoạt động mỗi giờ 120

Đặc điểm chuyến đi quá dòng

1.05In 1in không có chuyến đi trong vòng 1 H Vị trí lạnh

1.3In 1in chuyến đi trong vòng 1 H vị trí lạnh

3.0In Thời gian phục hồi ≥2s Vị trí lạnh

10n ≤0.2s chuyến đi Vị trí lạnh

Lưu ý: Đối với các bộ ngắt mạch có dòng điện khung vỏ hơn 63a, thời gian gõ hoặc thời gian không gõ được đồng ý là 2 giờ.

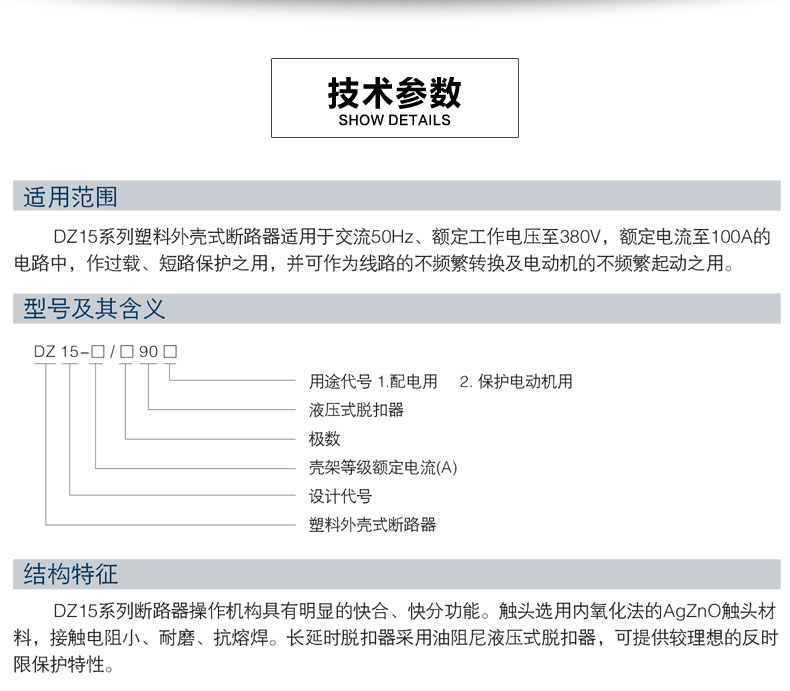

Mã kiểu

Số Cực Kích thước sản phẩm Đo lắp đặt

Một

B

C

D

một

b Khoảng cách lỗ cài đặt

DZ15-40 1 27 134 88 73,5 18 120 2-Φ5

2 53 134 88 73.5

120 2-Φ5

3 78 134 88 73.5 25

4-Φ5
