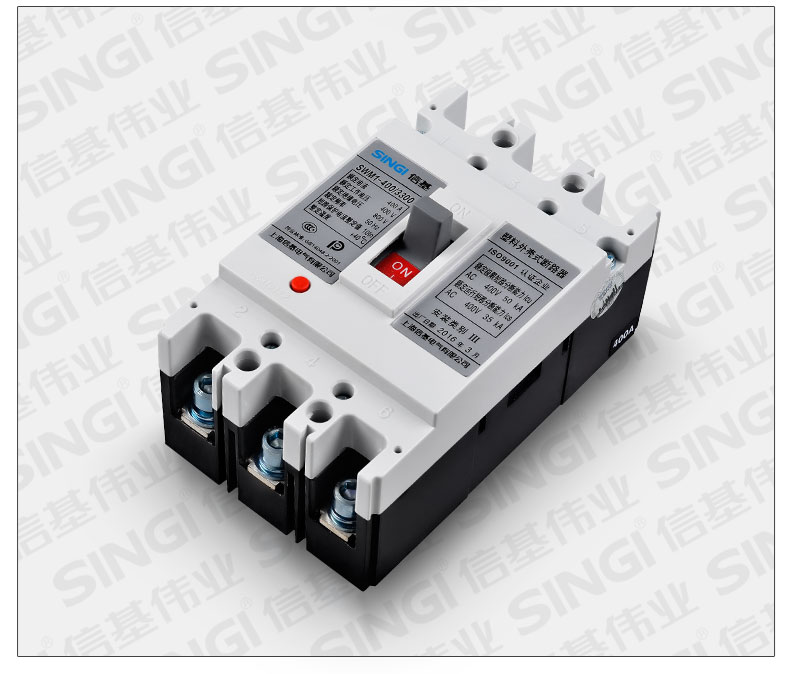

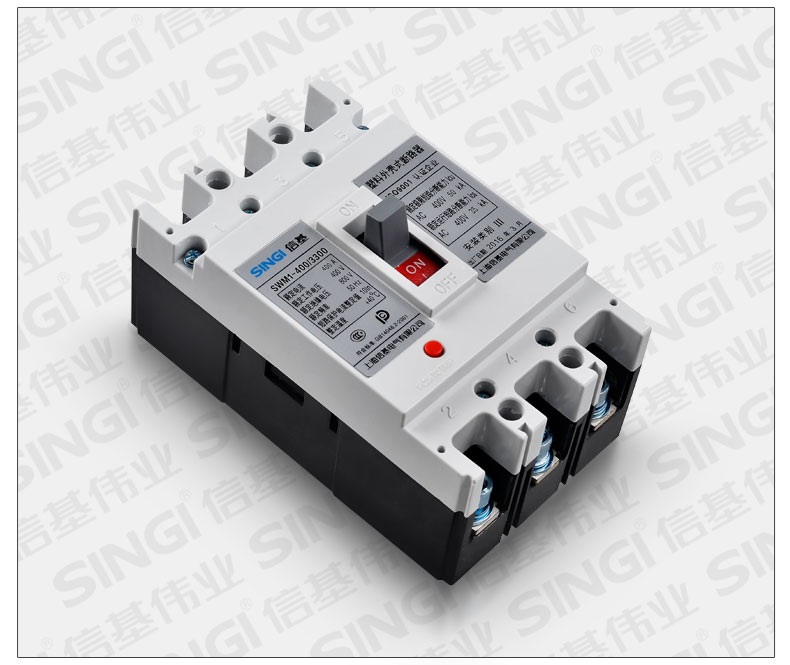

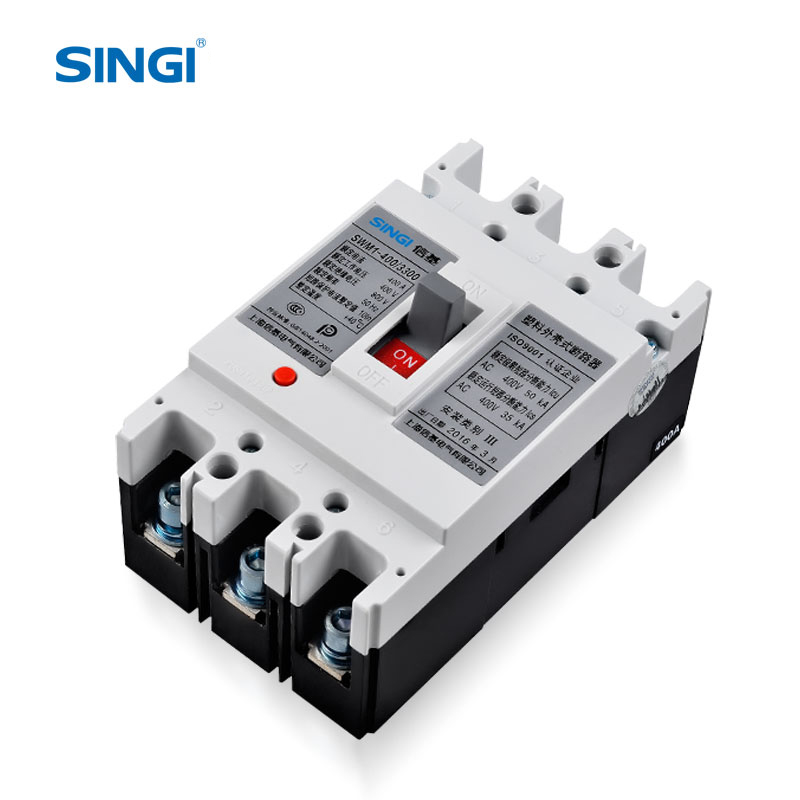

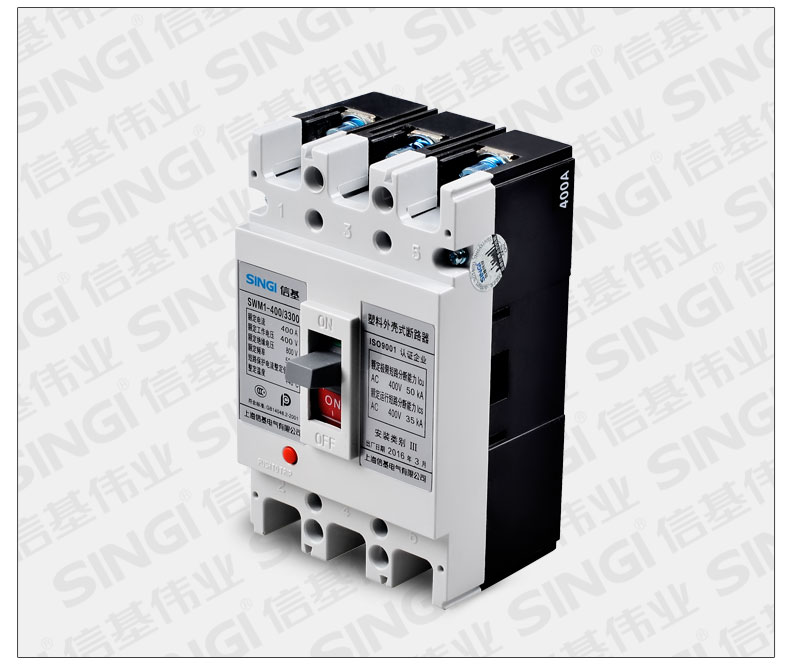

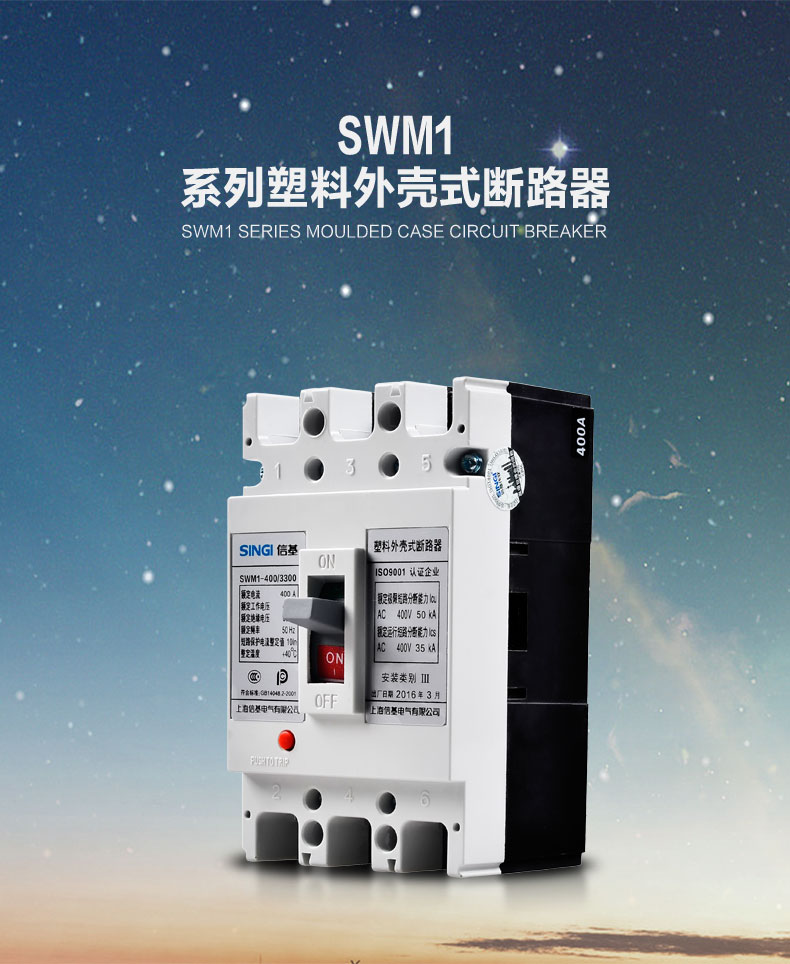

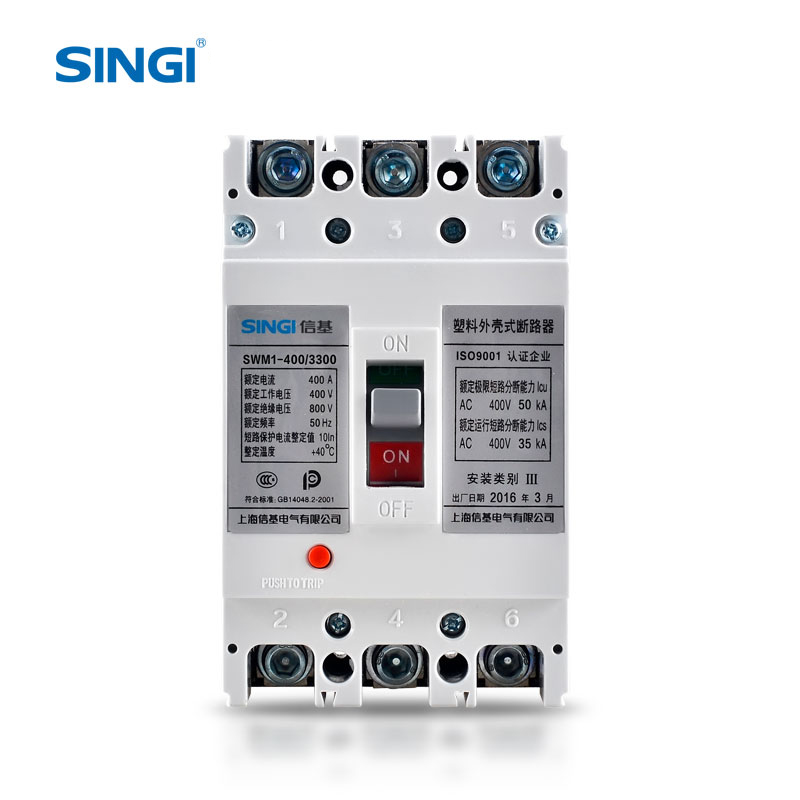

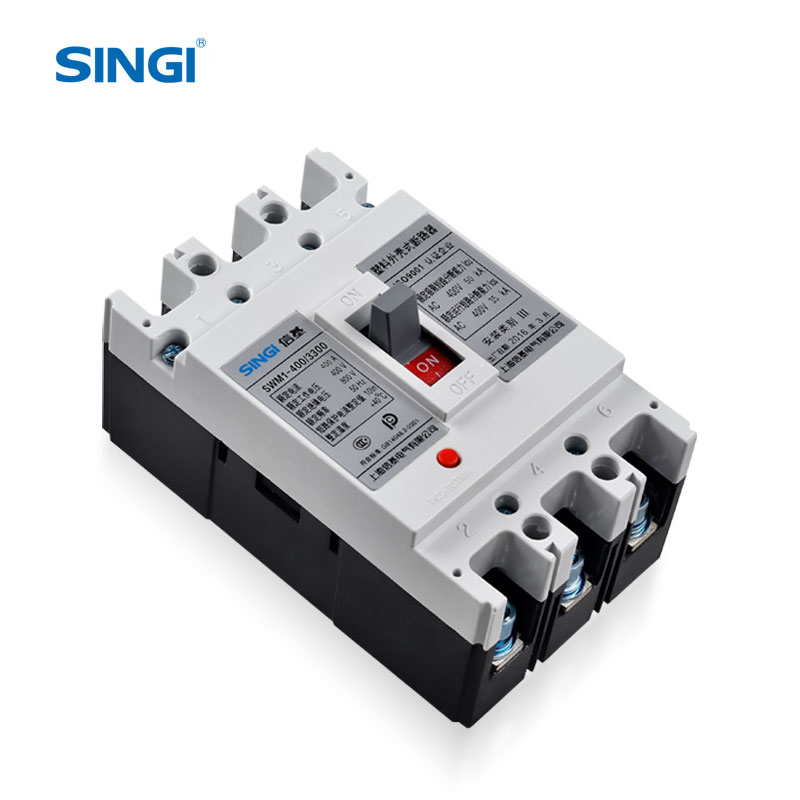

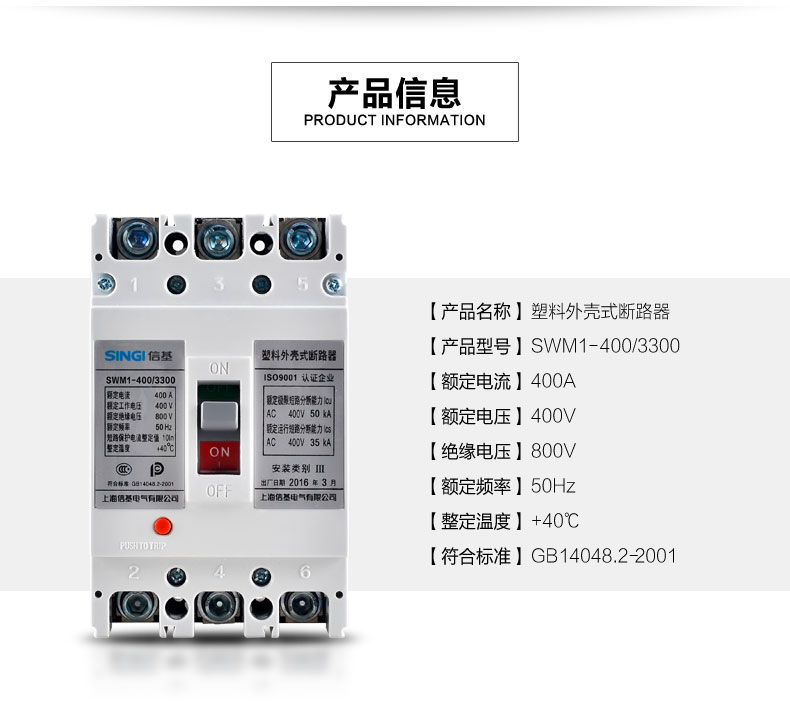

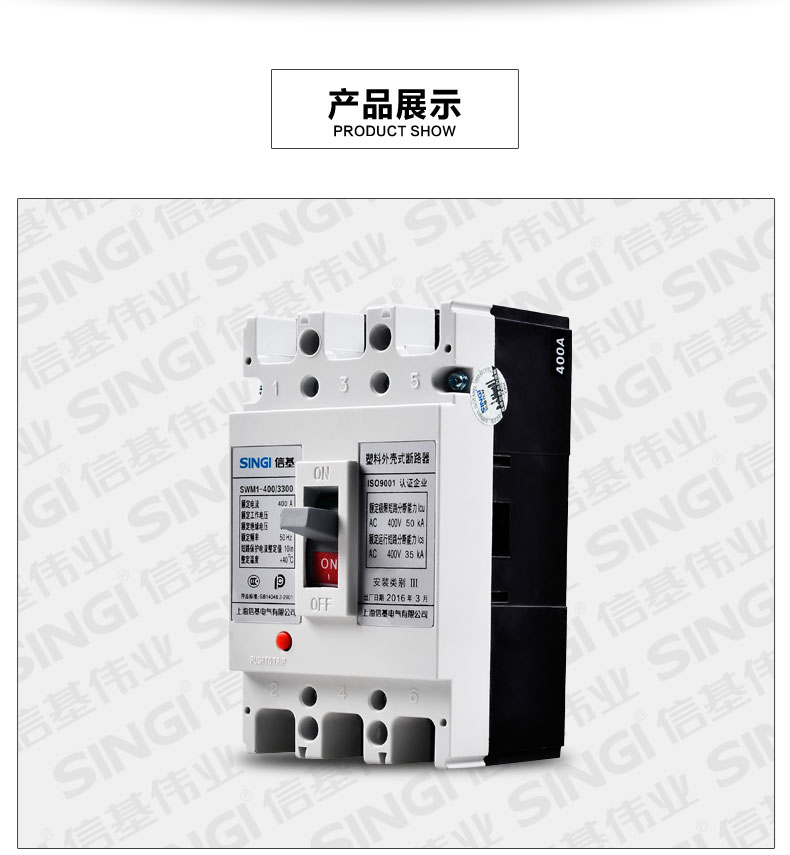

SWM1 khuôn trường hợp ngắt mạch

Ứng dụng

Cắt mạch trường hợp đúc SWM1 với điện áp cách nhiệt định mức 800V, áp dụng trong hệ thống điện AC50 (60) Hz, điện áp định mức 690V và dưới, dòng điện định mức 1250A và dưới như việc chuyển không thường xuyên. Cắt mạch có các thiết bị bảo vệ quá tải, ngắn mạch và dưới điện áp, nó có thể bảo vệ mạch và thiết bị điện từ bị hỏng.

MCCB có thể được sắp xếp theo loại C (cơ bản), loại L (tiêu chuẩn), loại M (phá vỡ cao), loại H (phá vỡ cao hơn) theo khả năng phá vỡ ngắn mạch giới hạn định mức của nó.

MCCB có các tính năng khối lượng nhỏ, khả năng phá vỡ cao, cung điện ngắn, chống rung. Nó là sản phẩm lý tưởng cho ứng dụng trên đất liền và tàu.

Lắp đặt có thể dọc hoặc phẳng và tiêu chuẩn phù hợp với IEC60947-2 và GB14048.2

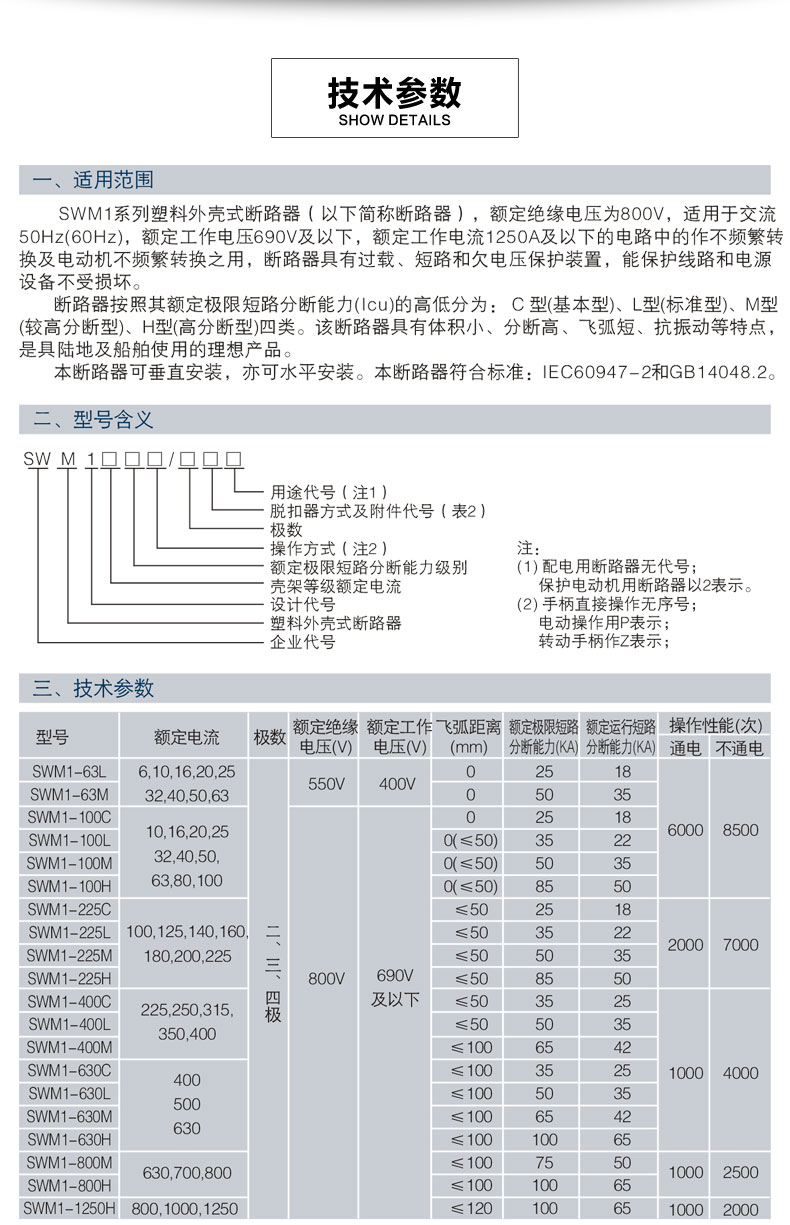

Các thông số kỹ thuật

Mô hình

Đánh giá

Hiện tại

 (A)

Ba Lan

Đánh giá

Đánh giá

Cách nhiệt

Điện áp

 (V)

Đánh giá

Điện áp

 (V)

Điện

Arcing

Khoảng cách

 (mm)

Đánh giá

Giới hạn

Ngắn mạch

Phá vỡ

Công suất

 (KA)

Đánh giá

Làm việc

Ngắn

mạch

Phá vỡ

Công suất

 (KA)

O hiệu suất

Hiệu suất (Thời gian)

On-power Tắt điện

Sự kiện SWM1-63L

6,10,

16,20,

25,32,

40,50,

63

2,3,4

800

400

0

25

18

6000

8500

Sự kiện SWM1-63M

690V

và

dưới đây

50

35

SWM1-100C

10,16,

20,25,

32,40,

50,63,

80,100

25

18

SWM1-100L

0(<=50)

35

22

SWM1-100M

50

35

SWM1-100H

85

50

Sự kiện SWM1-225C

100,125,

140,160,

180,200,

225

400

<=50

25

18

2000

7000

Sự kiện SWM1-225L

690V

và

dưới đây

35

22

Sự kiện SWM1-225M

50

35

Sự kiện SWM1-225H

85

50

SWM1-400C

225,250,

315,350,

400

35

25

1000

4000

SWM1-400L

50

35

SWM1-400M

<=100

65

42

Sự kiện SWM1-630C

400,500,

630

35

25

Sự kiện SWM1-630L

50

35

SWM1-630M

65

42

Sự kiện SWM1-630H

100

65

SWM1-800M

630,700,

800

75

50

1000

2500

Sự kiện SWM1-800H

100

65

Sự kiện SWM1-1250H

800,1000,

1250

<=120

100

65

1000

2000

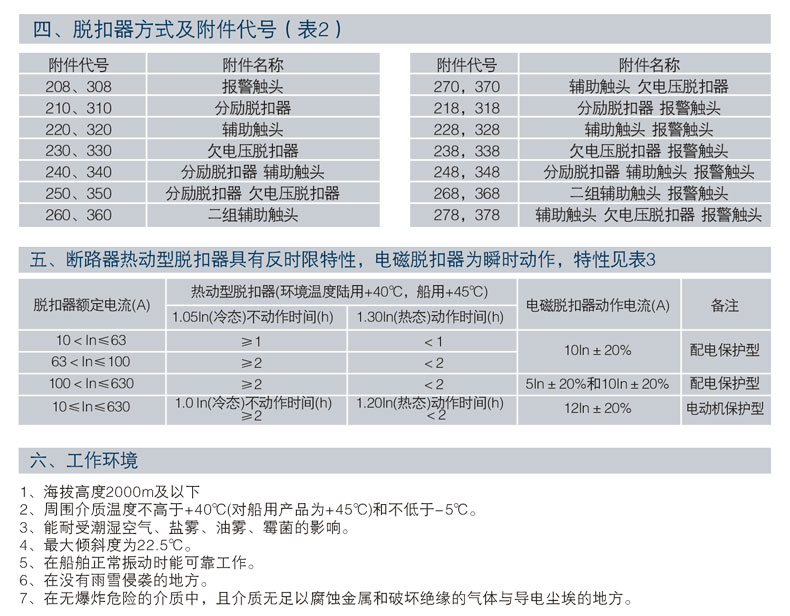

Phát hành nhiệt với LAG thời gian ngược

Ui của giải phóng

 (A)

Phát hành phá vỡ nhiệt (40 cho đất liền, 45 ° C cho tàu)

Dòng điện từ giải phóng phá vỡ (A)

Lưu ý

1.05In (trạm mát) không có thời gian phá vỡ (h)

1.30 (trạm nhiệt) thời gian phá vỡ (h)

10 <Trong <63

>=1

<1

10 in ± 20%

Phân phối điện

63 <Trong <100

>=2

<2

100 <Trong <630

>=2

<2

5In ± 20% & 10In ± 20%

Phân phối điện

10 <Trong <630

1.0In (mát mẻ) không có thời gian phá vỡ (h)

1.20In (nhiệt) thời gian phá vỡ (h)

12 in ± 20%

Bảo vệ động cơ
