SC65LE-63

Từ khóa: RCBO; Máy ngắt mạch thu nhỏ

Các thông số chính:

Giấy chứng nhận CE / CB / ISO9001 / CCC;

Điện áp định mức: 230 / 400VAC;

tần số 50 / 60Hz;

Đánh giá hiện tại: 1,3,6,10,16,20,25,32,40,50,63A;

1/2/3/4poles tùy chọn;

Tuổi thọ cơ khí: 20.000 lần;

Chất chống cháy: vật liệu nylon PA66;

Mức độ bảo vệ: IP20;

Với quá tải / bảo vệ ngắn mạch;

Tiêu chuẩn: IEC60898;

Bền vững tem.55 ° C

Công suất phá vỡ: 10KA;

Ánh sáng / Bảo vệ động cơ tùy chọn

Ứng dụng:

SC65LE RCBO được áp dụng trong hệ thống điện AC 50Hz, một pha 230V, ba pha 400V. Khi ai đó bị sốc điện hoặc dòng điện còn lại vượt quá giá trị mặc định, RCBO có thể cắt điện tự động để bảo vệ an toàn cá nhân và ngăn chặn thiết bị bị bị lỗi do dòng điện còn lại. Nó cũng có thể bảo vệ mạch khi quá tải và ngắn mạch hoặc có thể được sử dụng cho công tắc không thường xuyên của mạch trong điều kiện bình thường. Và các chức năng bảo vệ bổ sung như quá điện áp, dưới điện áp có thể được thêm theo yêu cầu của khách hàng.

Nó phù hợp với tiêu chuẩn IEC1009-1. GB16917.1.

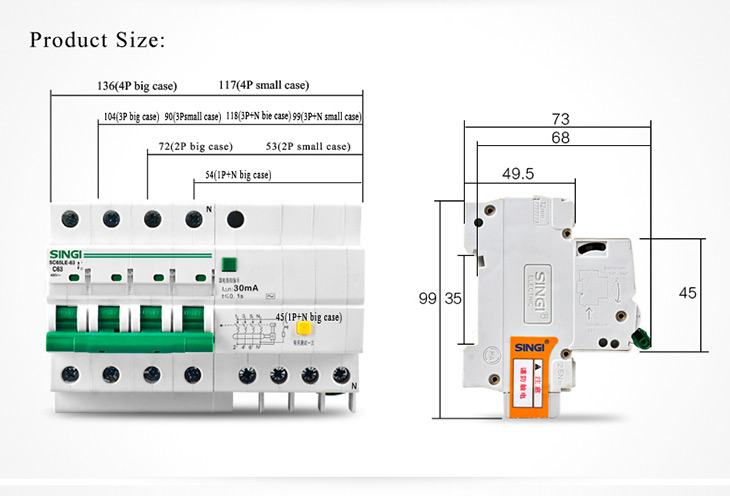

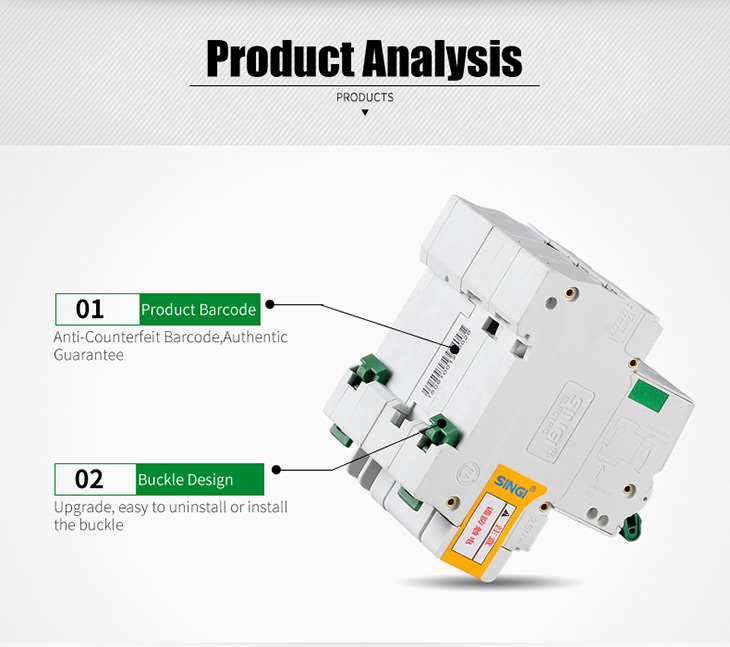

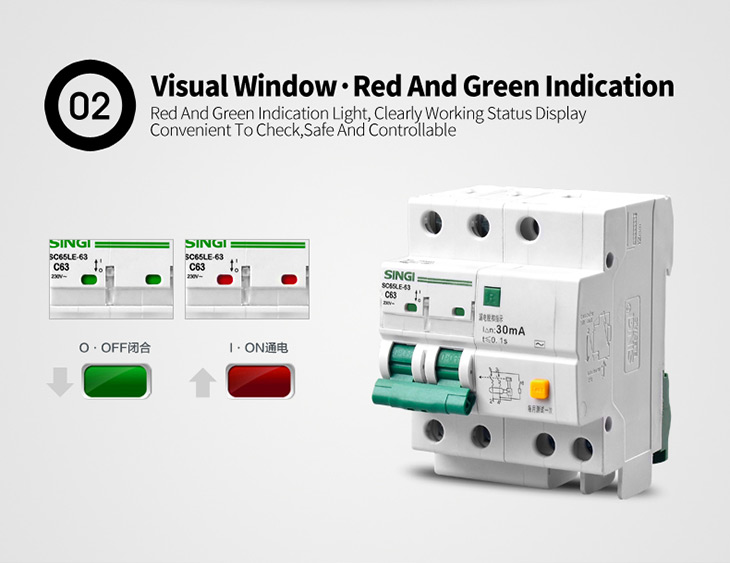

Cấu trúc

SC65LE-63 dòng RCBO bao gồm MCB phá vỡ cao SC65-63 và giải phóng dòng dư. RCBO này là RCBO điện tử hoạt động hiện tại, các bộ phận chính bao gồm biến áp dòng không, bảng điều khiển điện tử, giải phóng rò rỉ dòng và bộ قطع mạch với chức năng bảo vệ quá tải, ngắn mạch.

Mức độ vỏ hiện tại định mức (A) điện áp (V) Cực Dòng điện định mức In (A) Công suất ngắn mạch định mức Dòng điện còn lại định mức (mA) Dòng điện còn lại định mức không phá vỡ (mA) Thời gian đi

Khả năng phá vỡ Ics (A) COSφ

63 230 1P+N 6,10,

16,20,

25,32,

40,50,

63 10000 0,75 10 5 ≤0,1S

230 2P 30 15

400 3P 50 25

400 3P + N 75 37,5

400 4P 100 50

Thử nghiệm hiện tại ((A) Điện tại định mức ((A) Thời gian yêu cầu Kết quả Trạm bắt đầu Ghi chú

1.13Trong tất cả t> = 1h Đừng đi lạnh

1.45In Tất cả T <1h chuyến đi nhiệt Hiện tại tăng giá trị yêu cầu ổn định trong 5s

2.55In Trong <= 32A 1s < t < 60s chuyến đi Công tắc phụ trợ mát mẻ đóng cửa, điện đang bật

2.55In In> 32A 1s <t<120s chuyến đi Công tắc phụ trợ mát mẻ đóng cửa, điện đang bật

3In (Bmode) Tất cả t> = 0.1s Đừng gặp công tắc phụ trợ mát mẻ đóng, điện đang bật

5In (Bmode) Tất cả T <0.1s chuyến đi Cool Auxiliary công tắc đóng cửa, điện đang bật

5In (Cmode) Tất cả t> = 0.1s Đừng gặp công tắc phụ trợ mát mẻ đóng, điện đang bật

10In (Cmode) Tất cả T <0.1s chuyến đi Cool Auxiliary công tắc đóng cửa, điện đang bật

10 (Dmode) Tất cả t> = 0.1s Đừng gặp công tắc phụ trợ mát mẻ đóng, điện đang bật

14In (Dmode) Tất cả T <0.1s chuyến đi Cool Auxiliary switch đóng cửa, điện đang bật
