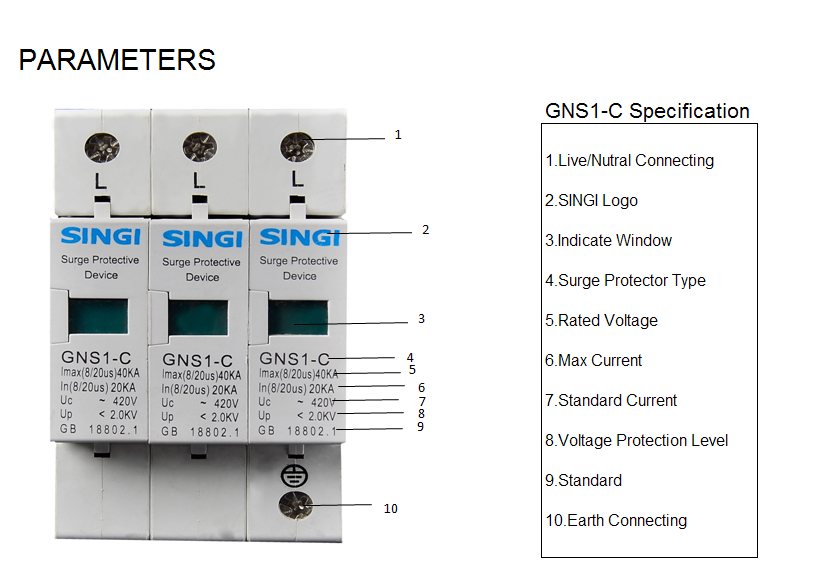

GNS1-C

Ứng dụng

SPD thường được lắp đặt trong hộp phân phối điện tòa nhà, trung tâm máy tính, phòng viễn thông, phòng điều khiển thang máy, phòng truyền hình dây, phòng điều khiển tòa nhà, trung tâm giám sát an ninh, trung tâm kiểm soát cháy, phòng điều khiển công nghiệp, phòng điều khiển thiết bị chuyển đổi tần số, phòng phẫu thuật bệnh viện, phòng giám sát và hộp phân phối trong đó thiết bị cơ khí điện tử.

Hướng dẫn thành phần

Thiết bị gõ không hợp lệ

Có thiết bị gõ không hợp lệ trên mô-đun bảo vệ, khi bộ bảo vệ không hợp lệ gây ra quá nhiệt, hỏng, thiết bị gõ không hợp lệ có thể tách khỏi lưới điện tự động và tín hiệu chỉ báo được gửi ra. Khi bảo vệ là bình thường, màu xanh lá cây được hiển thị, khi gặp không hợp lệ,

màu đỏ được hiển thị.

Thiết bị báo động

Thiết bị báo động được cung cấp điện bởi 220VAC, đèn chỉ thị màu xanh lá cây khi bộ bảo vệ hoạt động bình thường, tiếp xúc mở bình thường được đóng và tiếp xúc đóng bình thường được mở. Chức năng báo động ánh sáng âm thanh: khi mô-đun bảo vệ không hợp lệ, báo động sẽ vang, đèn xanh lá cây bình thường sẽ được thay đổi thành đèn đỏ cùng một lúc. Khi người duy trì nhấn nút dừng, tiếng ồn sẽ dừng lại, nhưng đèn đỏ vẫn bật, nếu lỗi không được giải quyết trong vòng 24 giờ, thiết bị báo động sẽ gửi tiếng beep một lần nữa.

Liên hệ tín hiệu từ xa

Bộ bảo vệ có thể có liên lạc tín hiệu từ xa, liên lạc mở bình thường, nếu một hoặc nhiều mô-đun của bộ bảo vệ không hợp lệ, liên lạc sẽ được đóng và gửi tín hiệu lỗi. Thông số định mức của tiếp xúc tín hiệu từ xa là A C36V, 1A.

em DC DEVICE PROTECTIVE SURGE (Thiết bị bảo vệ phẫu thuật DC)

Mã FSP-D40

Cực 2P 3P

Điện áp 500VDC, 600VDC 800VDC, 900VDC, 1000VDC

Trong (8/20) chúng tôi (KA) 20KA

Imax (8/20) chúng tôi (KA) 40KA

Tiêu chuẩn IEC / EN61643

Loại II

Đặc điểm cong B, C, D

Nhiệt độ làm việc "-5 °" đến + 40 °

Mức độ bảo vệ IP20

Cuộc sống điện Hơn 8000times

Tuổi thọ cơ học Hơn 2000times

Kích thước (W) X (H) X (D) 36x90x68 54x90x68

Lắp đặt DIN RAIL 35MM

Phụ kiện Tín hiệu từ xa

Độ cao lắp đặt ≤2000M

Mục thông số Mô hình

Mô hình

GNS1-D/

-140-5(10)

GNS1-D/

-275-5(10)

GNS1-D/

-320-5(10)

GNS1-D/

-385-5(10)

GNS1-D/

-420-5(10)

Tối đa liên tục

điện áp hoạt động UC ~ (V)

140

275

320

385

420

Bảo vệ điện áp

mức UP (KV)

<=1.0

<=1.0

<=1.5

<=2.0

<=2.0

Phát thải danh nghĩa

hiện tại Trong (8/20u S) KA

5 10

Dòng xả tối đa

Imax (8 / 20u.S) KA

10 20

Thời gian phản hồi ns

<25

Chiều rộng mm

18

màu sắc

màu vàng

Mức độ bảo vệ

Hệ thống IP20

Vật liệu vỏ

PBT chống cháy mạnh mẽ

Chính chìn hoặc cắt mạch (A)

10-16

Kết nối

thông số kỹ thuật

Giai đoạn / đường không

2,5-35mm2

Đường trái đất

4,0-35mm2

Dây chuyền tín hiệu

1.5mm2
