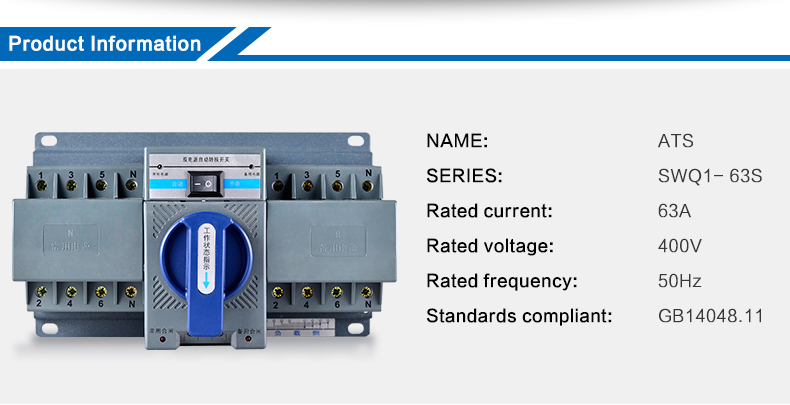

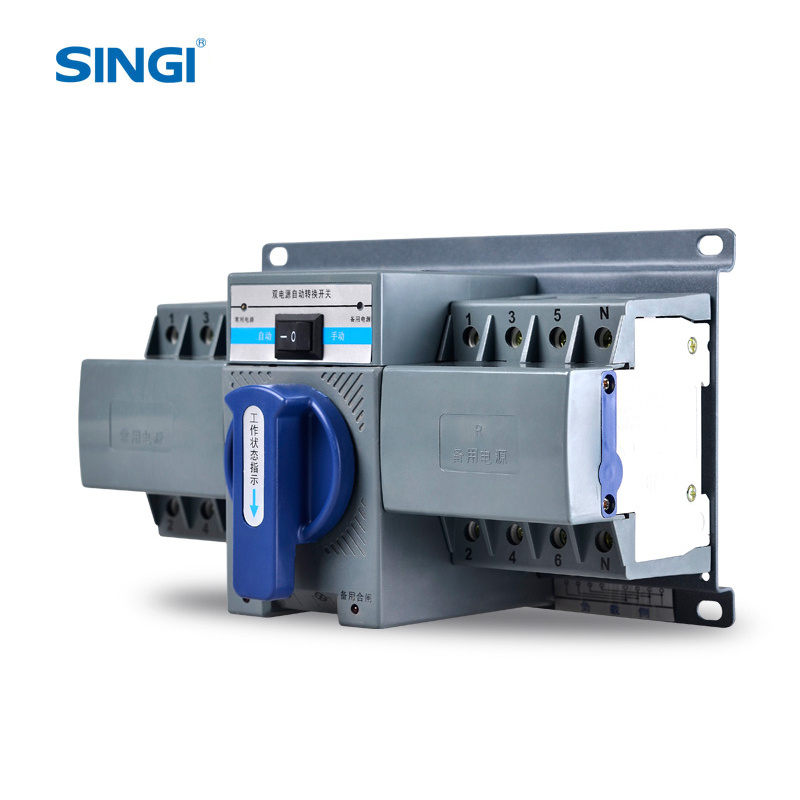

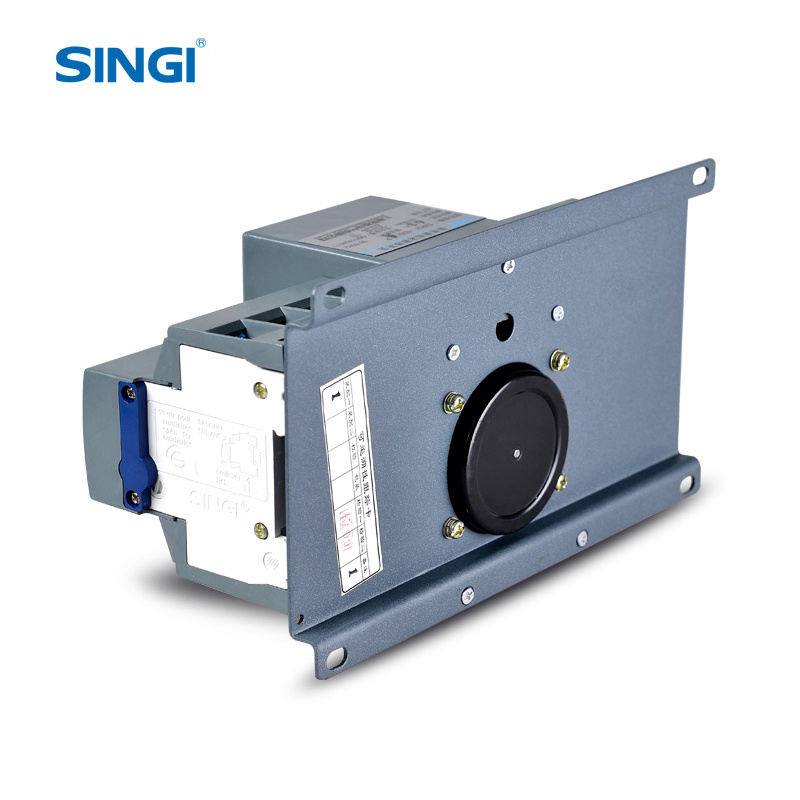

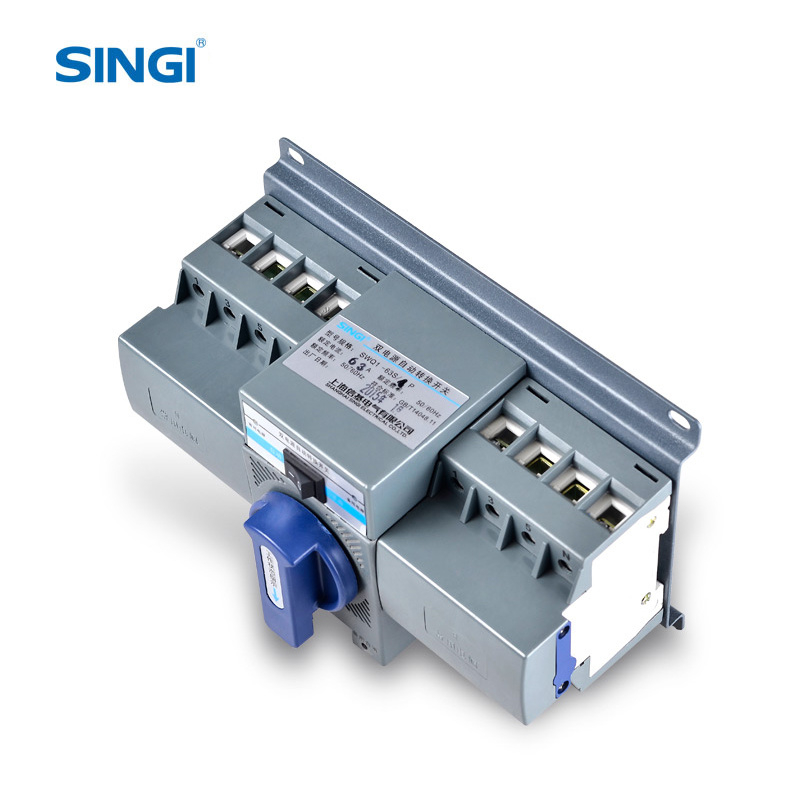

SWQ1-63S

1. Ứng dụng

Công tắc chuyển tự động ngắt mạch thu nhỏ SWQ1series bao gồm hai mcb và các bộ phận phụ trợ của nó. Nó phù hợp với hệ thống công suất kép của công suất AC dưới 380V, tần số 50 / 60Hz, định mức hiện tại dưới 63A. Các nơi áp dụng chính bao gồm bệnh viện, trung tâm mua sắm, ngân hàng, kiểm soát cháy, viễn thông, tòa nhà cao tầng v.v. nơi không được phép tắt điện.

2. Đặc điểm

Sản phẩm này có cấu trúc đơn giản, thực tế, hoạt động dễ dàng, tuổi thọ dài, kết hợp linh hoạt 2P-4P.

Sản phẩm này áp dụng cao phá vỡ nhỏ vỏ nhựa cắt mạch, có khả năng phá vỡ và đặc điểm của cắt mạch.

Sản phẩm này có khóa điện và khóa cơ khí trong quá trình chuyển đổi điện để đảm bảo rằng hai nguồn cung cấp điện sẽ không được cung cấp cùng một lúc.

Cơ chế hệ thống chuyển đổi được điều khiển bởi động cơ nam châm vĩnh viễn DC để hoàn thành quá trình chuyển đổi với những lợi thế của sự cân bằng, không có tiếng ồn và tác động thấp.

Một khi nguồn cung cấp điện phổ biến thất bại trong mạch chính, nó ngay lập tức được chuyển đổi thành nguồn cung cấp điện chờ để đảm bảo nguồn cung cấp điện không dừng lại, và khi nguồn cung cấp điện phổ biến thất bại, nó được tự động chuyển từ nguồn cung cấp điện chờ sang nguồn cung cấp điện phổ biến.

3. Thông số

cực

Điện áp định mức Ue (VAC)

Đánh giá hiện tại In | (AAC)

Tần số định mức (Hz)

Điều khiển điện áp (V)

Thời gian chuyển (s)

Khả năng phá vỡ giới hạn (A) cosΦ

Tuổi thọ cơ học (lần)

3

380

6,10,16,20,25,32,40,50,63

50/60

220

1.5-3

4500/0.7

10000

4

4. Điều kiện hoạt động

Nhiệt độ không khí xung quanh cao hơn + 40 ℃ và không thấp hơn -10 ℃

Địa điểm lắp đặt: độ cao không nên cao hơn 2000 mét

Mức độ ô nhiễm: III, không có nguy cơ nổ trong không khí xung quanh, và không có khí, chất lỏng và bụi dẫn điện ăn mòn kim loại gốc và phá hủy cách nhiệt.

Khi công tắc chuyển cần được vận hành thủ công, công tắc nút nên ở vị trí thủ công trước, và sau đó bạn có thể xoay tay cầm để chuyển đổi giữa phổ biến hoặc chờ, và đặt chế độ điều khiển ở vị trí tự động, công tắc chuyển vào trạng thái làm việc tự động, và nguồn cung cấp điện phổ biến được ưu tiên.

Khi công tắc truyền được dây theo biểu đồ dây, nếu nguồn cung cấp điện chung và nguồn cung cấp điện chờ đều bình thường, đèn chỉ báo (đỏ) của nguồn cung cấp điện chung hoặc nguồn cung cấp điện chờ sẽ sáng lên và công tắc truyền sẽ hoạt động bình thường sau khi nguồn điện được kết nối bình thường.

5. Sử dụng hoạt động

Bất kể nguồn cung cấp điện thông thường và nguồn cung cấp điện chờ có điện áp hay không, khi chế độ hoạt động thủ công có thể được sử dụng, nút tự động thủ công nên được đặt ở vị trí thủ công, khi đẩy vòng quay theo chiều hướng đồng hồ của tay cầm vào thiết bị đầu cuối, nguồn cung cấp điện chờ thực hiện bộ cắt mạch QR để chia, nguồn cung cấp điện thông thường thực hiện bộ cắt mạch QN để đóng; khi đẩy vòng quay theo chiều ngược đồng hồ đến thiết bị đầu cuối, nguồn cung cấp điện chờ thực hiện bộ ngắt mạch QR để đóng, nguồn cung cấp điện phổ biến thực hiện bộ ngắt mạch QR để chia.

Trong bảng điều khiển, chỉ báo điện (màu đỏ) chỉ ra dòng điện làm việc của hộp điều khiển tự động, nếu ánh sáng không bật, có nghĩa là nguồn cung cấp điện làm việc điều khiển tự động bị lỗi và không thể vận hành công tắc. Để sửa chữa bình thường, nút tự động thủ công sẽ được đặt trong trạng thái tự động, nếu nguồn cung cấp điện thông thường là bình thường, công tắc truyền sẽ tự động đặt vào cắt mạch thực hiện điện thông thường QN trạng thái đóng, bảng điều khiển N chỉ báo điện (xanh lá cây) ánh sáng; nếu nguồn cung cấp điện thông thường không bình thường, công tắc chuyển sẽ tự động đưa vào bộ قطع mạch QN đóng, trạng thái vị trí đóng QR, bảng chỉ báo điện R (màu vàng).
