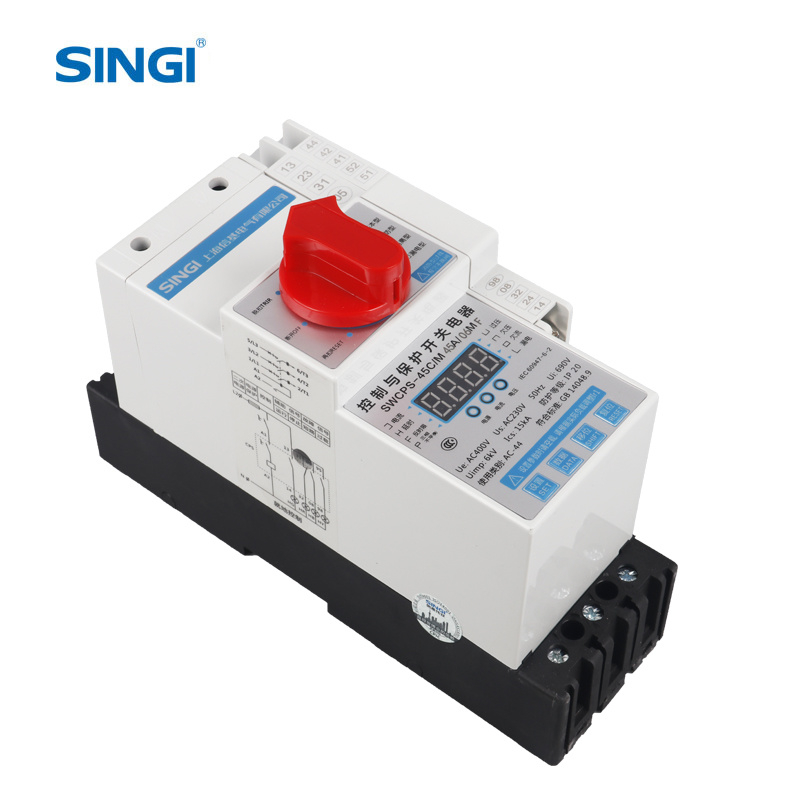

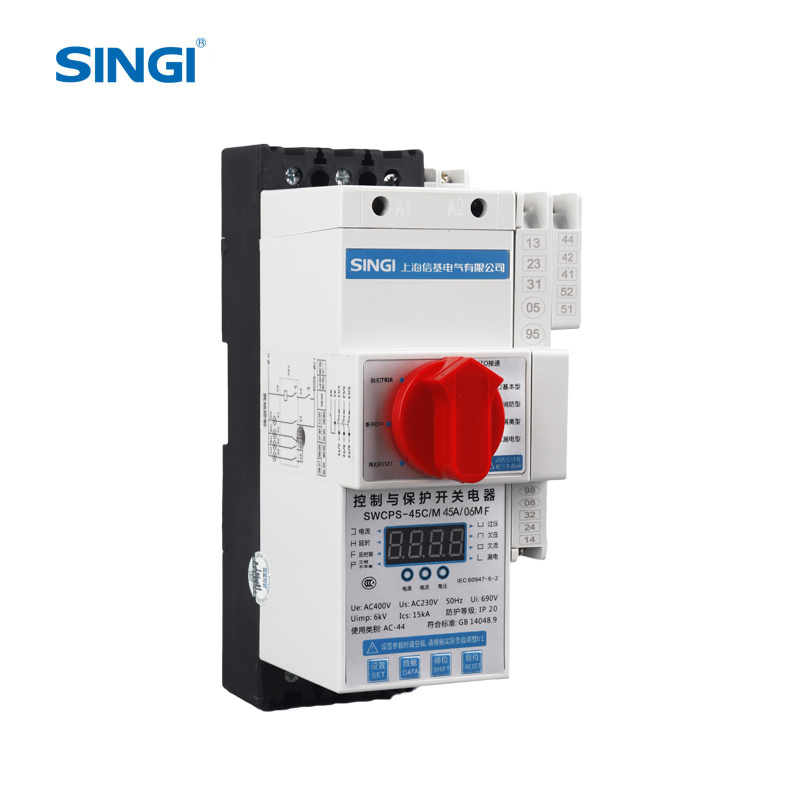

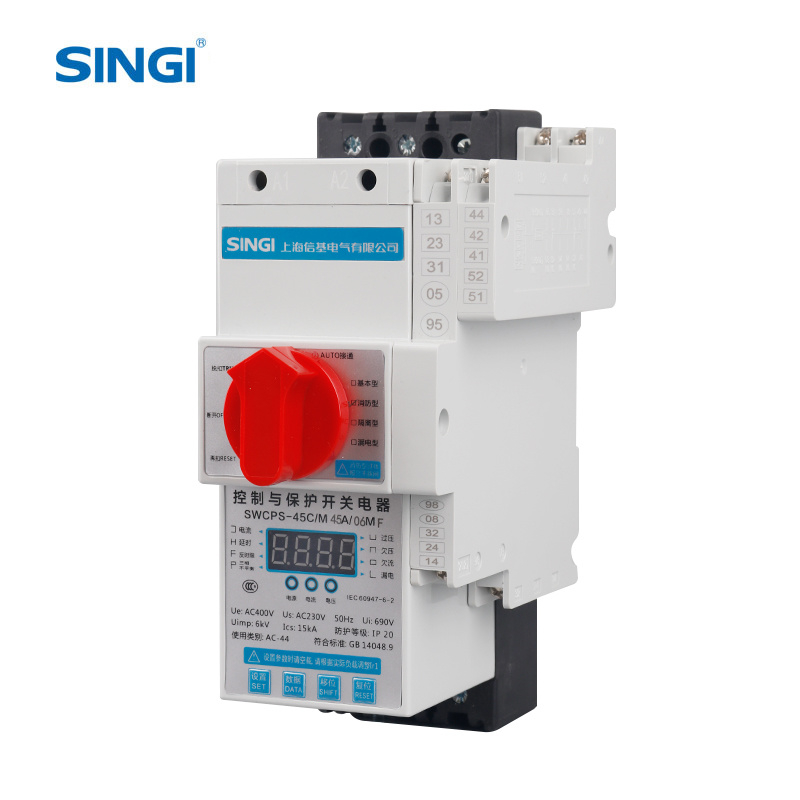

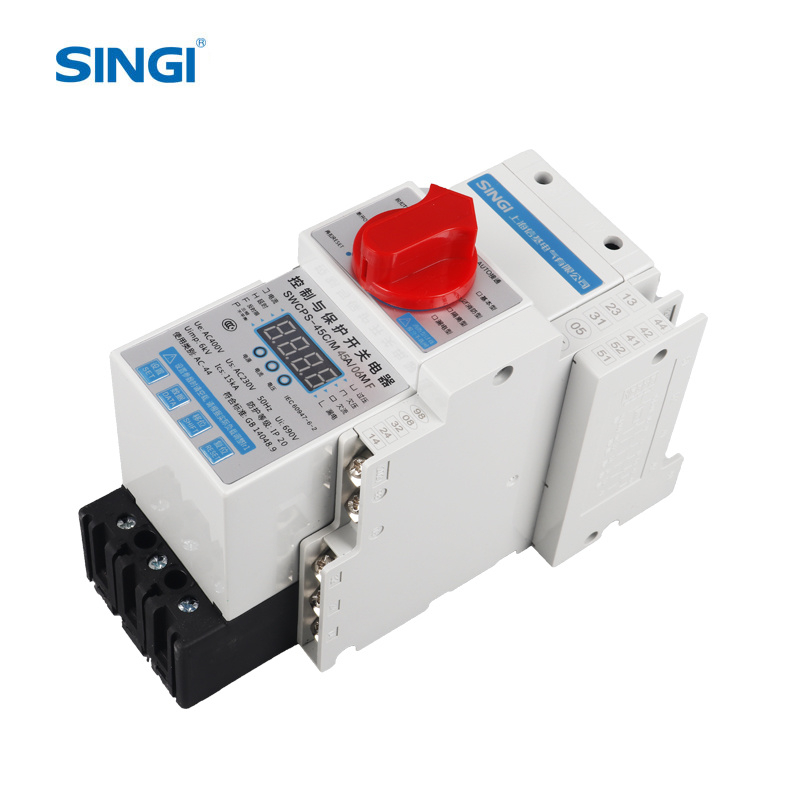

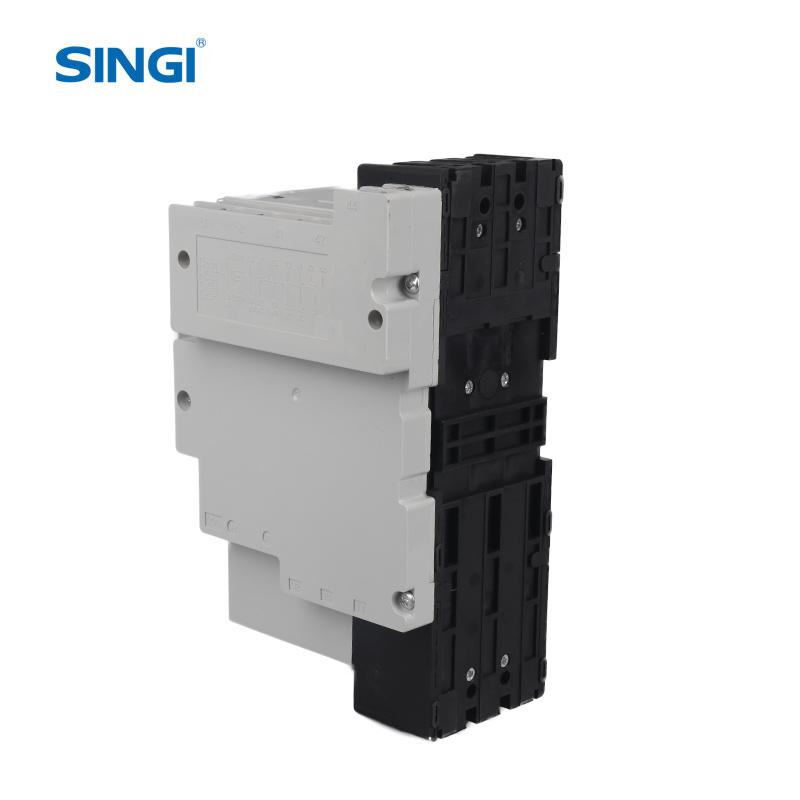

SWCPS

Ứng dụng viên

Công tắc điều khiển và bảo vệ loạt SWCPS phù hợp với hệ thống phân phối điện của AC50Hz (60Hz), điện áp định mức 690V, dòng điện định mức từ 0,16 đến 100A. Có sẵn để kết nối, chịu tải và phá vỡ dòng điện dưới điều kiện bình thường hoặc không bình thường.

Sử dụng điều kiện môi trường:

Chiều cao: không vượt quá 2000m.

Nhiệt độ môi trường: không cao hơn +40 ° C, không dưới -15 ° C

Có thể chịu đựng không khí ẩm ướt.

Không có cháy, nguy cơ nổ, bẩn nặng, ăn mòn hóa học, cũng như các nơi rung dữ dội.

Không có mưa hay tuyết.

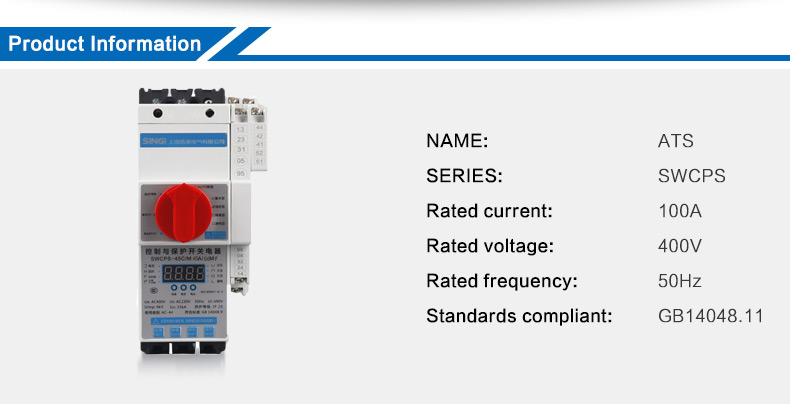

Các thông số chính

Inm khung hiện tại

Số 45A

100A

Điện áp cách nhiệt định mức Ui

690V

Điện áp làm việc định mức Ue

380V, 690V

Điện áp máy phát điều khiển định mức Chúng tôi

Số điện 220V

Tần số định mức

50 (60) Hz

cực

3p

Phát hành điện từ hiện tại định mức ln (A)

16,45

63,100

Đánh giá hiện tại Thông minh e điện từ giải phóng le ((A)

0.4,1,3,6,10,16,20,25,32,40,45

50,63,80,100

Công suất phá ngắn mạch định mức

Y

15

15

J

50

50

H

--

80

Tuổi thọ của điện AC-43

100

Tuổi thọ của máy

500

Các thông số

Bảo vệ quá tải thời gian dài: người dùng có thể tự thiết lập, giá trị mặc định là Ir1 = 1.5le, thời gian phá vỡ <10s;

Bảo vệ ngắn mạch ngắn thời gian chậm trễ2 = 6-121e, giá trị mặc định cho động cơ là Ir2 = 121e, Ir2 = 61e để phân phối điện;

Bảo vệ ngắn mạch ngay lập tức: lr3 = 8-16le, giá trị mặc định Ira = 14le ± 20% thời gian phá vỡ <= 0,2 giây;

Bảo vệ chậm trễ thời gian khi bắt đầu: trong khi bắt đầu, công tắc chỉ bảo vệ thiết bị khỏi mất pha, điện áp quá thấp, ngắn mạch, rò rỉ dòng điện và mất cân bằng ba pha và thời gian phá vỡ <= 5s;

Bảo vệ quá điện áp: khi điện áp làm việc vượt quá giá trị đặt mặc định, thời gian phá vỡ <= 10 giây;

Dưới bảo vệ điện áp: khi điện áp làm việc dưới giá trị đặt mặc định, thời gian phá vỡ <= 10 giây;

Bảo vệ mất giai đoạn: khi bất kỳ giai đoạn nào bị mất, thời gian phá vỡ là <= 3s;

Bảo vệ mất cân bằng ba giai đoạn: khi sự khác biệt hiện tại giữa bất kỳ giai đoạn nào là 20 - 80% (mặc định 60%), thời gian phá vỡ <= 10 giây;

Dưới bảo vệ hiện tại: khi dòng điện làm việc dưới dòng điện thiết lập mặc định, phá vỡ <= 30s;

Bảo vệ rò rỉ hiện tại: khi dòng rò rỉ lớn hơn giá trị đặt, thời gian phá vỡ <= 0,2 giây;
