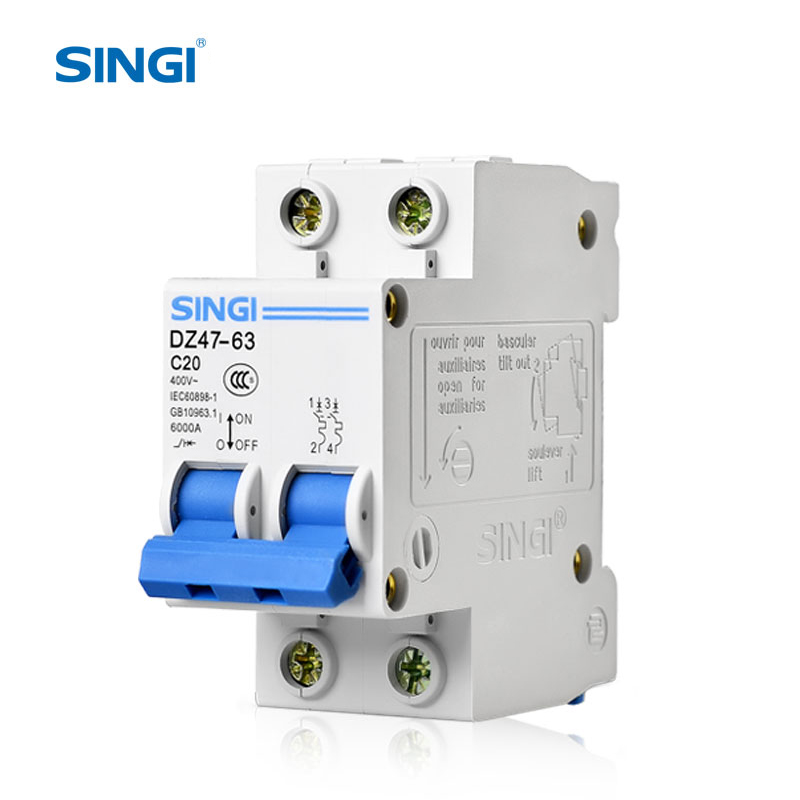

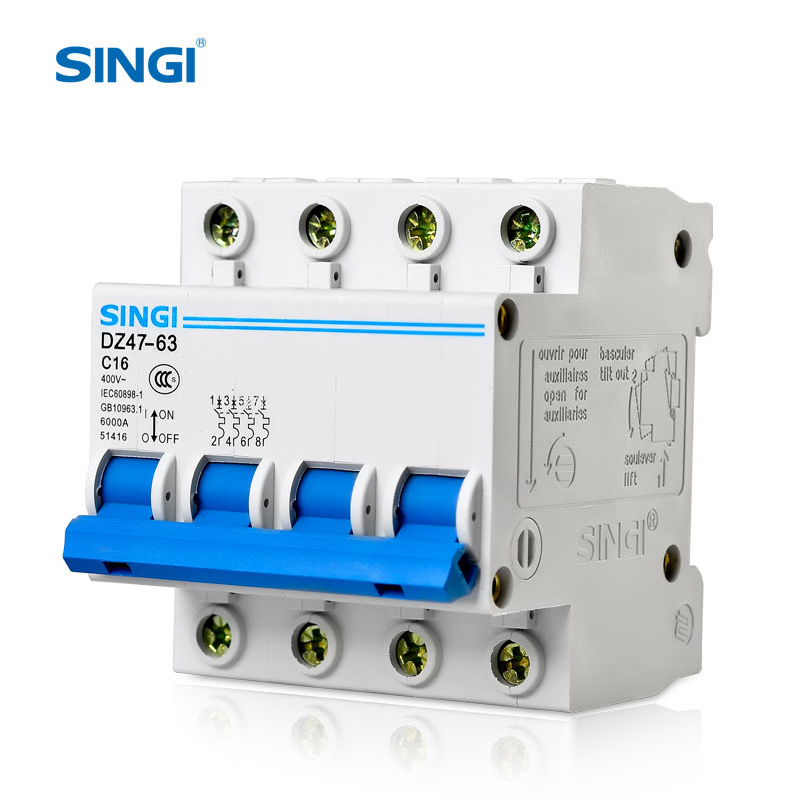

DZ47 (4.5KA) Ngắt mạch thu nhỏ

Các thông số chính:

 · Giấy chứng nhận CE / CB / ISO9001 / CCC;

 · Điện áp định mức: 230 / 400VAC;

 · tần số 50 / 60Hz;

 · Đánh giá hiện tại: 6,10,16,20,25,32,40,50,63A;

 · 1/2/3/4poles tùy chọn;

 · Tuổi thọ cơ khí: 10.000 lần;

 · Chất chống cháy: vật liệu nylon PA66;

 · Mức độ bảo vệ: IP20;

 · Với quá tải / bảo vệ ngắn mạch;

 · Tiêu chuẩn: IEC60898; GB10963.1

 · Bền vững tem.30 ° C

 · Công suất phá vỡ: 4.5KA;

 · Bảo vệ ánh sáng / động cơ tùy chọn

Ứng dụng:

Bộ phá mạch thu nhỏ phá vỡ cao DZ47-63 có các tính năng cấu trúc tiên tiến, hiệu suất đáng tin cậy, khả năng phá vỡ cao, ngoại hình thanh lịch và vỏ và các bộ phận của nó được làm bằng vật liệu có khả năng chống tác động, tính năng chống cháy mạnh mẽ.

Nó phù hợp với hệ thống điện tần số 50 hoặc 60, Ue 400V và dưới, Ui 63A và dưới.

Nó chủ yếu được áp dụng tại tòa nhà văn phòng, nhà ở, cho ánh sáng, phân phối điện và bảo vệ quá tải và ngắn mạch của thiết bị. Thông thường, nó cũng có thể được sử dụng như hệ thống truyền điện không thường xuyên. Nó phù hợp với tiêu chuẩn IEC60898 và GB10963.1.

Thông số kỹ thuật:

Điện áp định mức (V)

Ba Lan

Đánh giá hiện tại (A)

Công suất phá ngắn mạch định mức

Khả năng phá vỡ thử nghiệm (KA)

Yếu tố công suất

230

1,2

6,10,16,20,

25,32,40

4.5

0.65~0.70

400

3,4

4.5

230

1,2

50,63

4.5

0.75~0.80

400

3,4

4.5

Lưu ý:

1. cuộc sống cơ khí: 10.000 lần (tắt).

2. chống nhiệt: loại 2 (nhiệt độ 55 ° C, độ ẩm tương đối 95%).

3. dây là đầu cuối với kẹp, đường kính cáp.  : 25mm2.

Biểu đồ ký tự phát hành hiện tại:

Kiểm tra hiện tại

 (A)

Đánh giá hiện tại

 (A)

Thời gian yêu cầu

Kết quả

Trạm bắt đầu

Lưu ý

1.13In

tất cả

t> = 1 giờ

Đừng đi du lịch

Cool

1.45In

Tất cả

T <1 giờ

chuyến đi

nhiệt

Hiện tại tăng giá trị yêu cầu ổn định trong 5 giây

2.55In

Trong <= 32A

1 giây < t < 60 giây

chuyến đi

Cool

Công tắc phụ trợ đóng, điện đang bật

2.55In

Trong> 32A

1 giây < t < 120 giây

chuyến đi

Cool

Công tắc phụ trợ đóng, điện đang bật

5In (Cmode)

Tất cả

t> = 0,1 giây

Đừng đi du lịch

Cool

Công tắc phụ trợ đóng, điện đang bật

10In (Cmode)

Tất cả

T < 0,1 giây

chuyến đi

Cool

Công tắc phụ trợ đóng, điện đang bật

10 (Dmode)

Tất cả

t> = 0,1 giây

Đừng đi du lịch

Cool

Công tắc phụ trợ đóng, điện đang bật

14In (Dmode)

Tất cả

T < 0,1 giây

chuyến đi

Cool

Công tắc phụ trợ đóng, điện đang bật

từ khóa: MCB, bộ ngắt mạch thu nhỏ, nhà sản xuất Trung Quốc

Kịch bản ứng dụng

1. Tòa nhà dân cư và thương mại

Bảo vệ điện dân cư: Trong nhà dân cư thông thường, MCB được sử dụng để bảo vệ các mạch cho ánh sáng, ổ cắm, điều hòa không khí, máy sưởi nước và các thiết bị khác. Nếu một mạch ngắn hoặc quá tải xảy ra trong một thiết bị, MCB có thể tắt điện nhanh chóng, ngăn chặn quá nóng và cháy từ dây, đảm bảo an toàn của con người và tài sản.

Bảo vệ không gian thương mại: Trong không gian thương mại như tòa nhà văn phòng, trung tâm mua sắm và khách sạn, MCB được sử dụng để bảo vệ các mạch cho các thiết bị văn phòng khác nhau, hệ thống chiếu sáng và hệ thống điều hòa không khí. Các MCB có thể ngăn chặn quá tải mạch và mạch ngắn một cách nhanh chóng do lỗi thiết bị hoặc lỗi con người, đảm bảo an toàn của con người và tài sản.

2. Lĩnh vực công nghiệp

Bảo vệ thiết bị nhỏ: Trong sản xuất công nghiệp, nhiều thiết bị và máy móc nhỏ yêu cầu MCB để bảo vệ mạch. Ví dụ, máy công cụ nhỏ và công cụ điện yêu cầu MCB để ngăn chặn thiệt hại từ dòng chảy dòng bất thường trong quá trình hoạt động, kéo dài tuổi thọ của chúng.

Bảo vệ mạch điều khiển: Trong các hệ thống điều khiển công nghiệp phức tạp, MCB được sử dụng để bảo vệ hoạt động bình thường của các mạch điều khiển. Chúng đảm bảo rằng điện được cắt đứt ngay lập tức trong trường hợp xảy ra lỗi, ngăn chặn thiệt hại cho hệ thống điều khiển và do đó đảm bảo sự ổn định và an toàn của toàn bộ quy trình công nghiệp.

3. Hệ thống chiếu sáng

Ánh sáng công cộng: Trong các không gian chiếu sáng công cộng như chiếu sáng đường phố, chiếu sáng vuông và chiếu sáng công viên, MCB được sử dụng để bảo vệ các mạch chiếu sáng. MCB có thể ngăn chặn mạch ngắn và quá tải do hỏng đèn hoặc dây lão hóa, đảm bảo độ tin cậy của đèn và cung cấp một môi trường ban đêm an toàn.

Chiếu sáng trong nhà lớn: MCB cũng quan trọng trong hệ thống chiếu sáng trong nhà của các tòa nhà lớn, như trung tâm mua sắm, sân vận động và phòng triển lãm. Chúng bảo vệ các mạch chiếu sáng ổn định, ngăn chặn sự cố điện có thể xảy ra do số lượng lớn đèn và dây phức tạp, và đảm bảo hoạt động bình thường của chiếu sáng trong nhà.

4. Hệ thống phân phối điện áp thấp

Thành phần cốt lõi của hộp phân phối: Trong các hệ thống phân phối điện áp thấp, MCB là các tính năng tiêu chuẩn trong hộp phân phối và tủ. Chúng cung cấp bảo vệ và điều khiển độc lập cho mỗi mạch chi nhánh và có thể được cấu hình linh hoạt dựa trên tải điện thực tế. Chúng là chìa khóa để đạt được quản lý phân phối điện thông minh và bảo vệ hệ thống toàn diện.

Một tiêu chuẩn an toàn cho việc sử dụng điện tạm thời: Các địa điểm xây dựng, các hoạt động ngoài trời và các môi trường sử dụng điện tạm thời khác có môi trường điện phức tạp và nhiều mối nguy hiểm an toàn tiềm năng. MCB cung cấp bảo vệ an toàn cần thiết cho các thiết bị và dây chuyền tạm thời này, đảm bảo hoạt động đúng cách ngay cả trong các môi trường sử dụng điện phức tạp này và giảm thiểu các sự cố an toàn điện.
