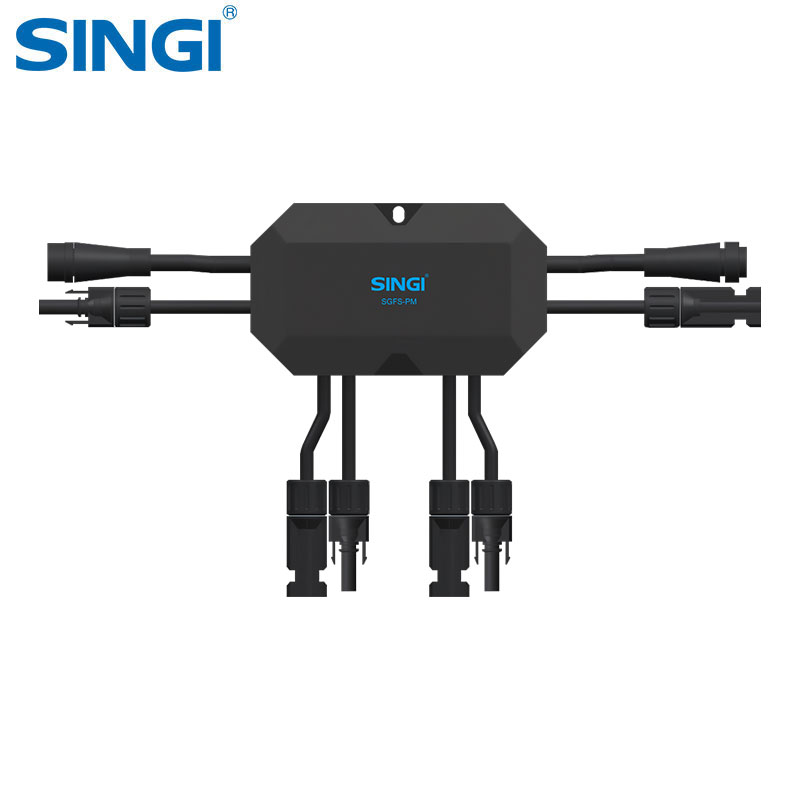

Thiết bị tắt nhanh SGFS-PM RSD PV

Đặc điểm sản phẩm:

Thiết bị tắt nhanh được thiết kế để đáp ứng các yêu cầu an toàn cháy của hệ thống PV, nhanh chóng tắt các mô-đun PV trong tình huống khẩn cấp, giảm nguy cơ sốc điện và giải quyết rủi ro cứu hộ và bảo trì trong hệ thống PV.

Đặc điểm:

▶  Điều khiển 24Vdc. Phát hiện chính xác 85 ℃ trên nhiệt độ bảo vệ.

▶  Điều khiển PLC. Tuân thủ giao thức truyền thông SunSpecTM PLC.

▶  Áp dụng công nghệ thiết kế dư thừa, độ tin cậy của thiết bị tắt nhanh hơn.

▶  Vật liệu chống cháy V-0 / UV.

▶  Sản phẩm có khả năng chống nhiệt độ cao, ăn mòn, tác động và an toàn và đáng tin cậy.

▶  Sản phẩm được sử dụng trong các hệ thống quang điện khác nhau cho mục đích gia đình, công nghiệp và thương mại.

▶  Đáp ứng các yêu cầu của tiêu chuẩn UL1741 và UL3741.

Thông số:

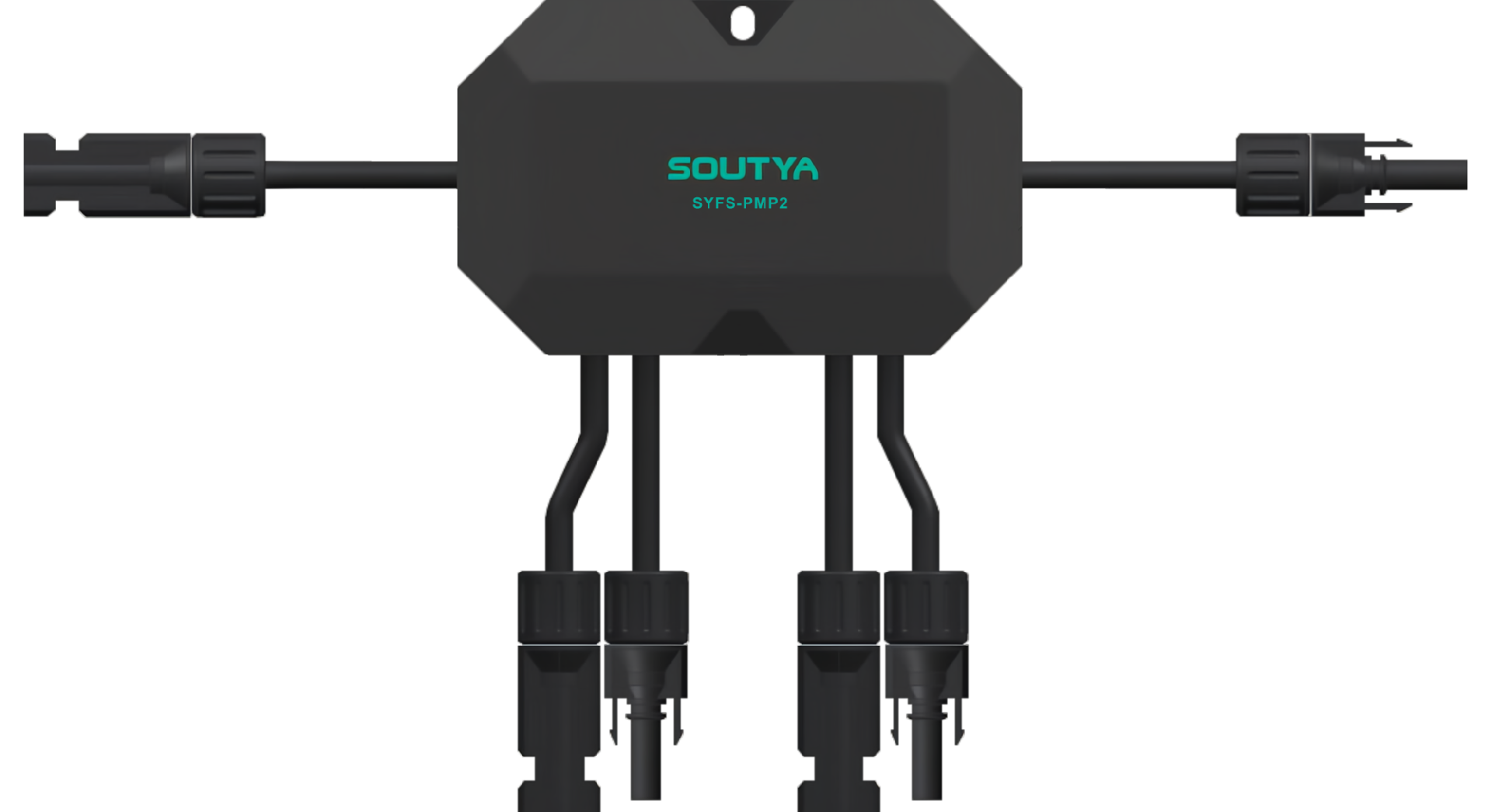

Appearance

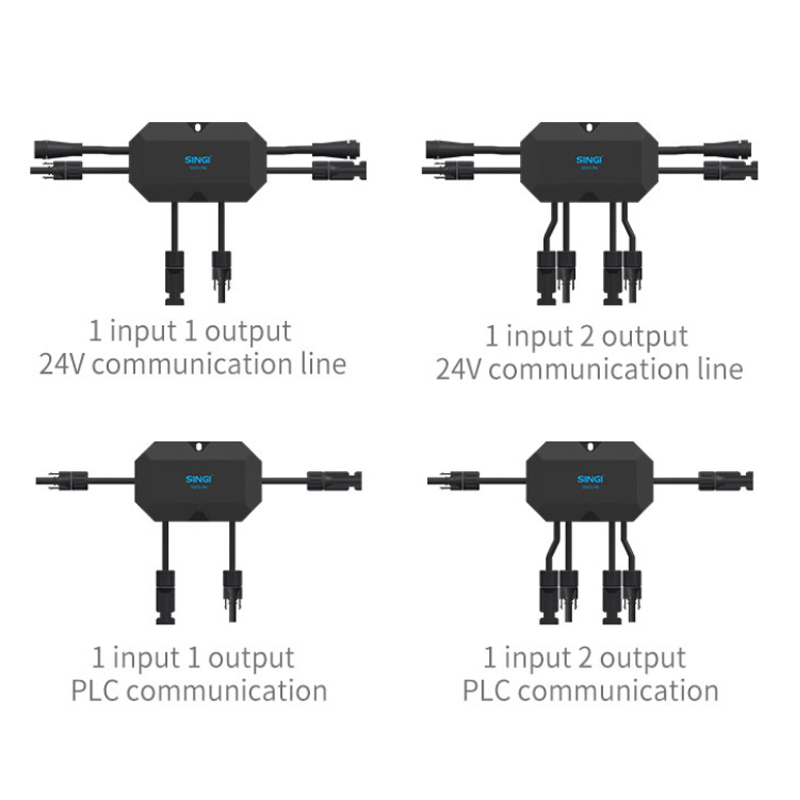

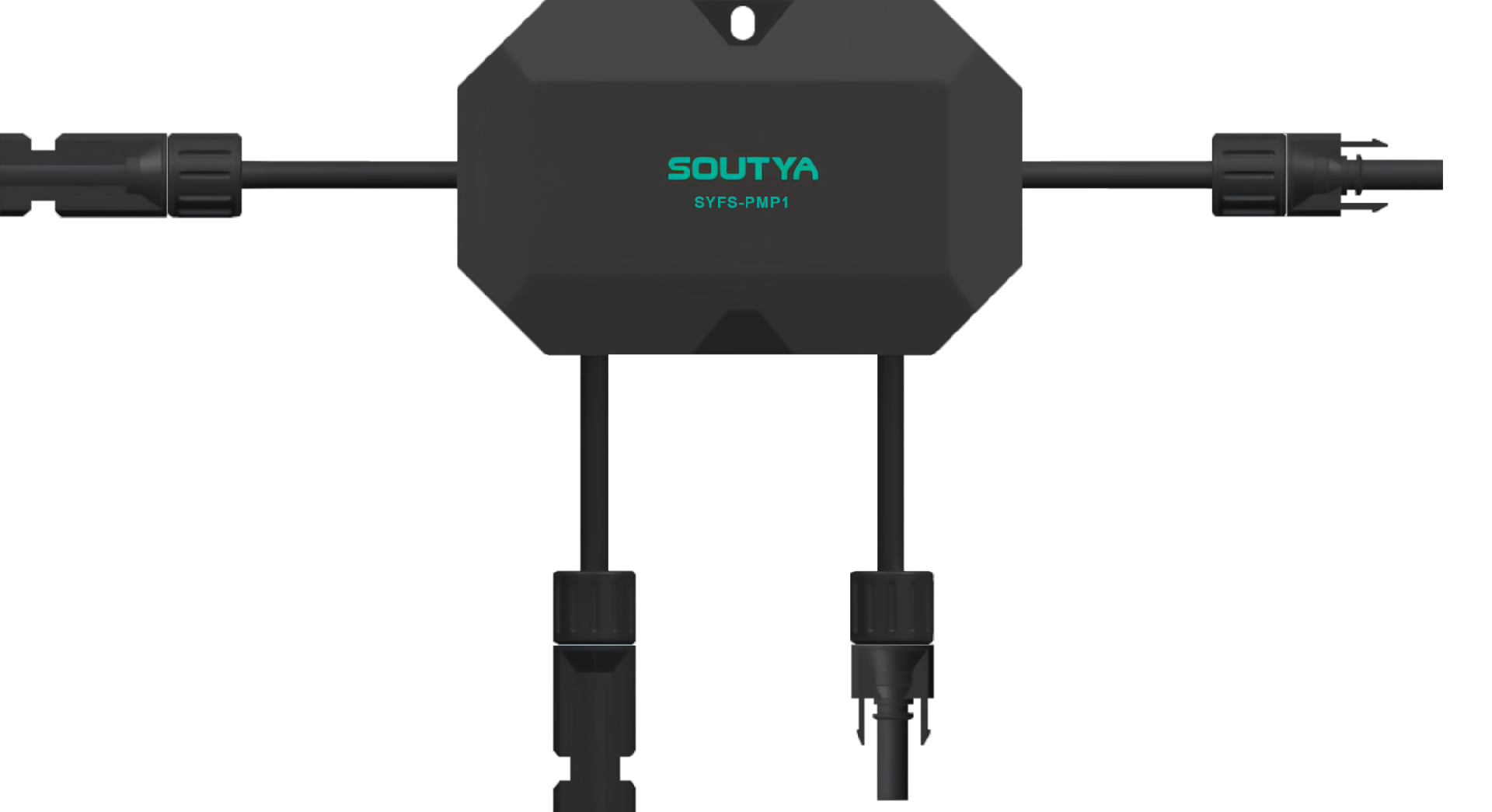

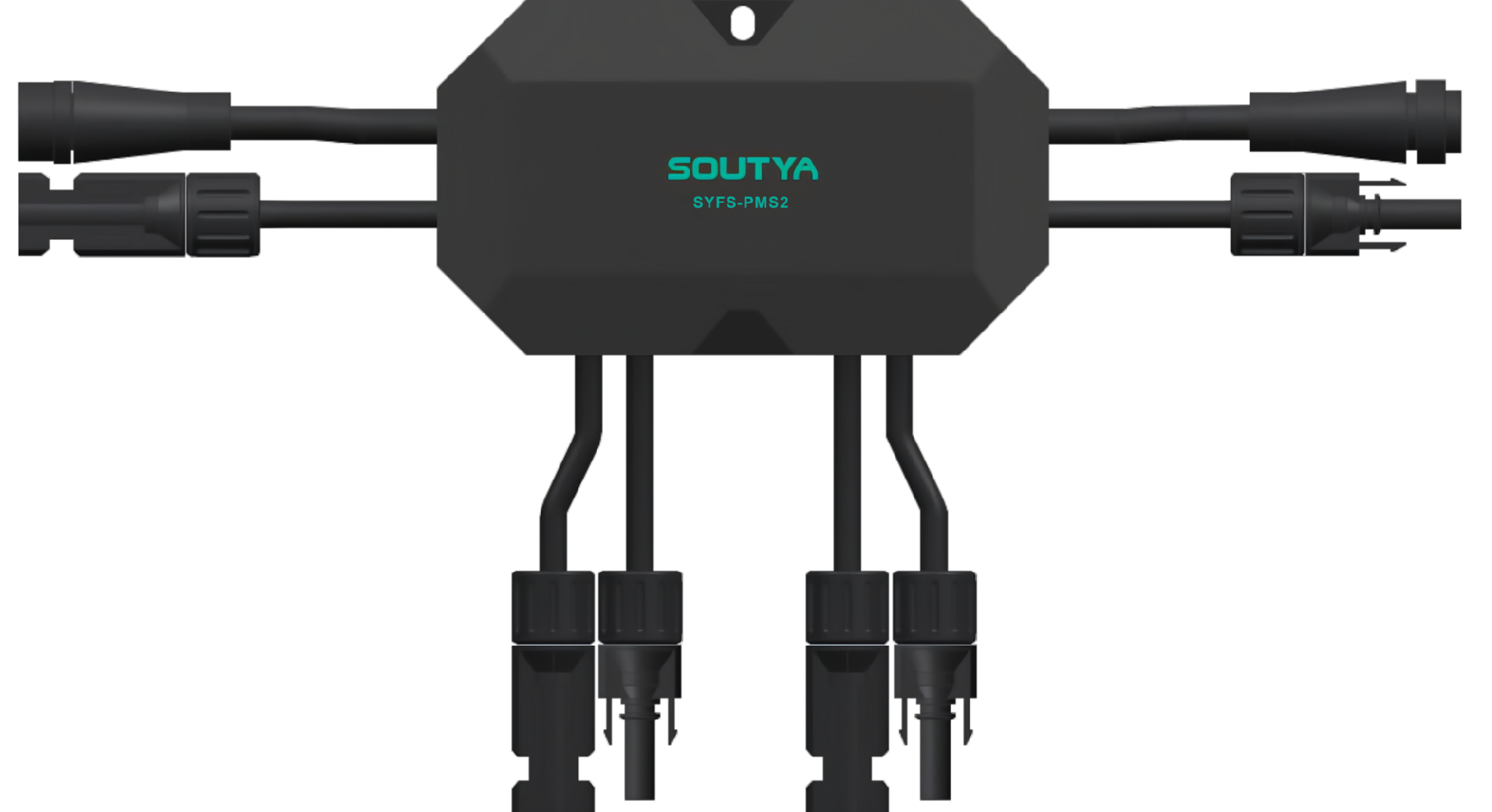

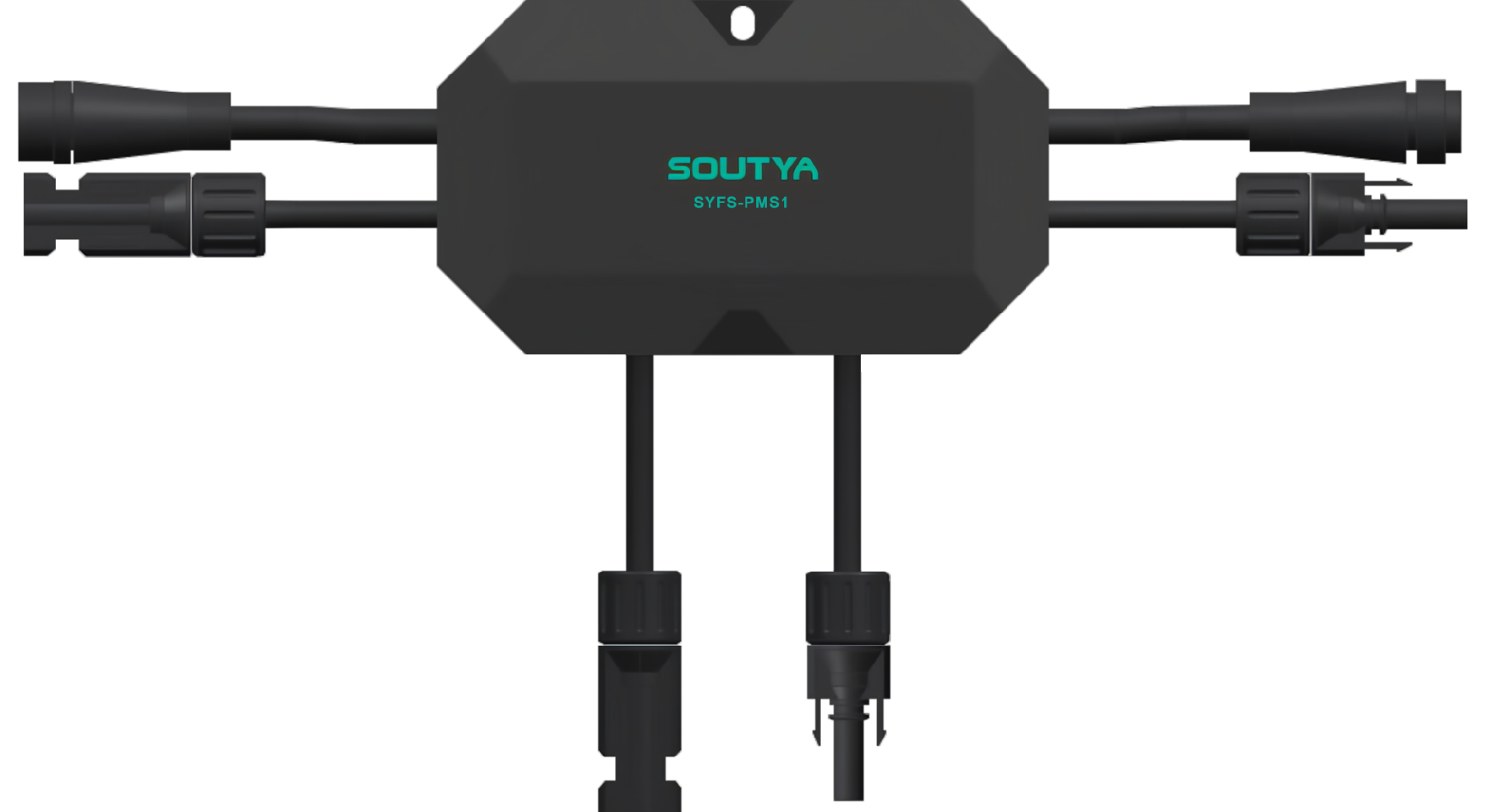

Model	SYFS-PMS1	SYFS-PMS2	SYFS-PMP1	SYFS-PMP2
Number of PV Inputs	1	2	1	2
Maximum allowable input          voltage(V)	80V / 120V		80V
Maximum Allowed Input            Current(A)	20A / 25A / 30A
Maximum Output Voltage(V)	80V / 120V	160V / 240V	80V / 120V	160V / 240V
System Voltage(V)	1000V / 1500V
Control Compliance	24V DC Power Cord		PLC (Sunspec)
Operating ambient   temperature	-40℃ ~ +85℃
Maximum allowable current    of bypass diode	20A / 25A / 30A
IP Level	IP67
PV Connectors	MC4
Size	135x78x21mm		110x70x19mm
Cable Length (input)	160mm	160mm / 1200mm	160mm	160mm / 1200mm
Cable Length (output)	1200mm		1200mm

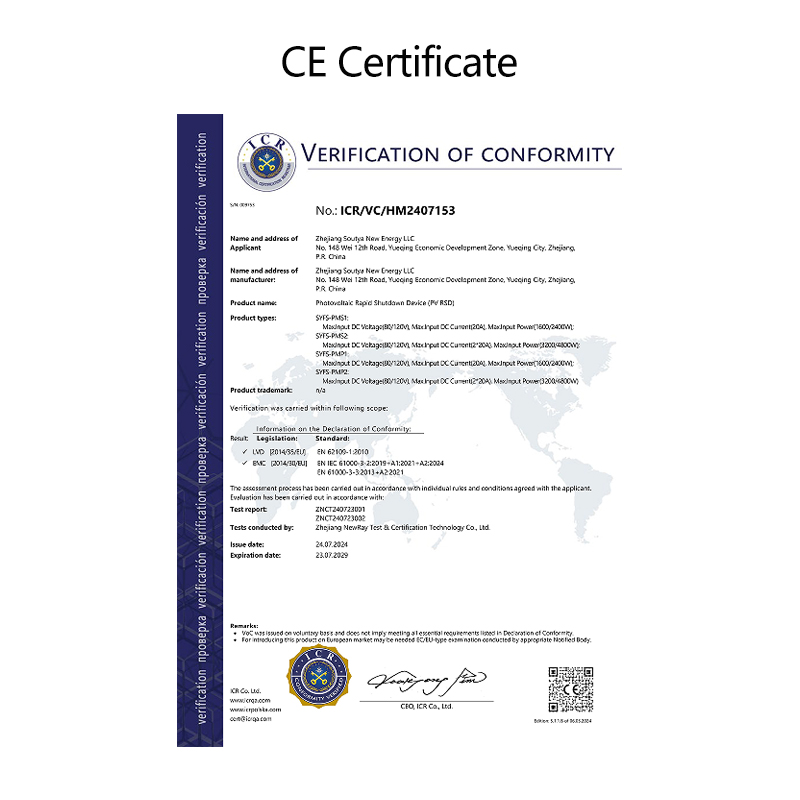

Standard	NEC690.12-2017;  Ul1741;  IEC/EN62109;  IEC/EN61000

Các thông số điều khiển:

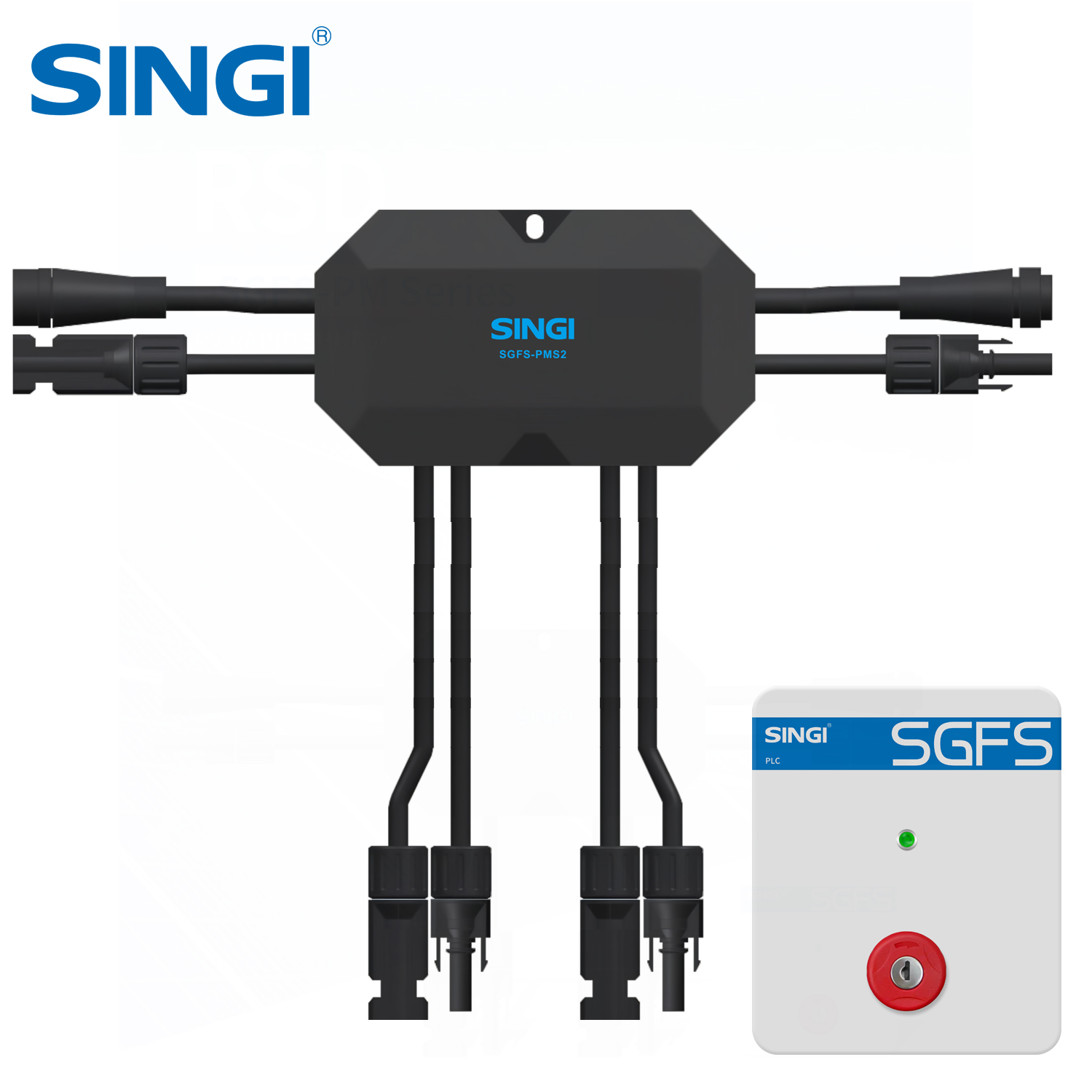

Appearance

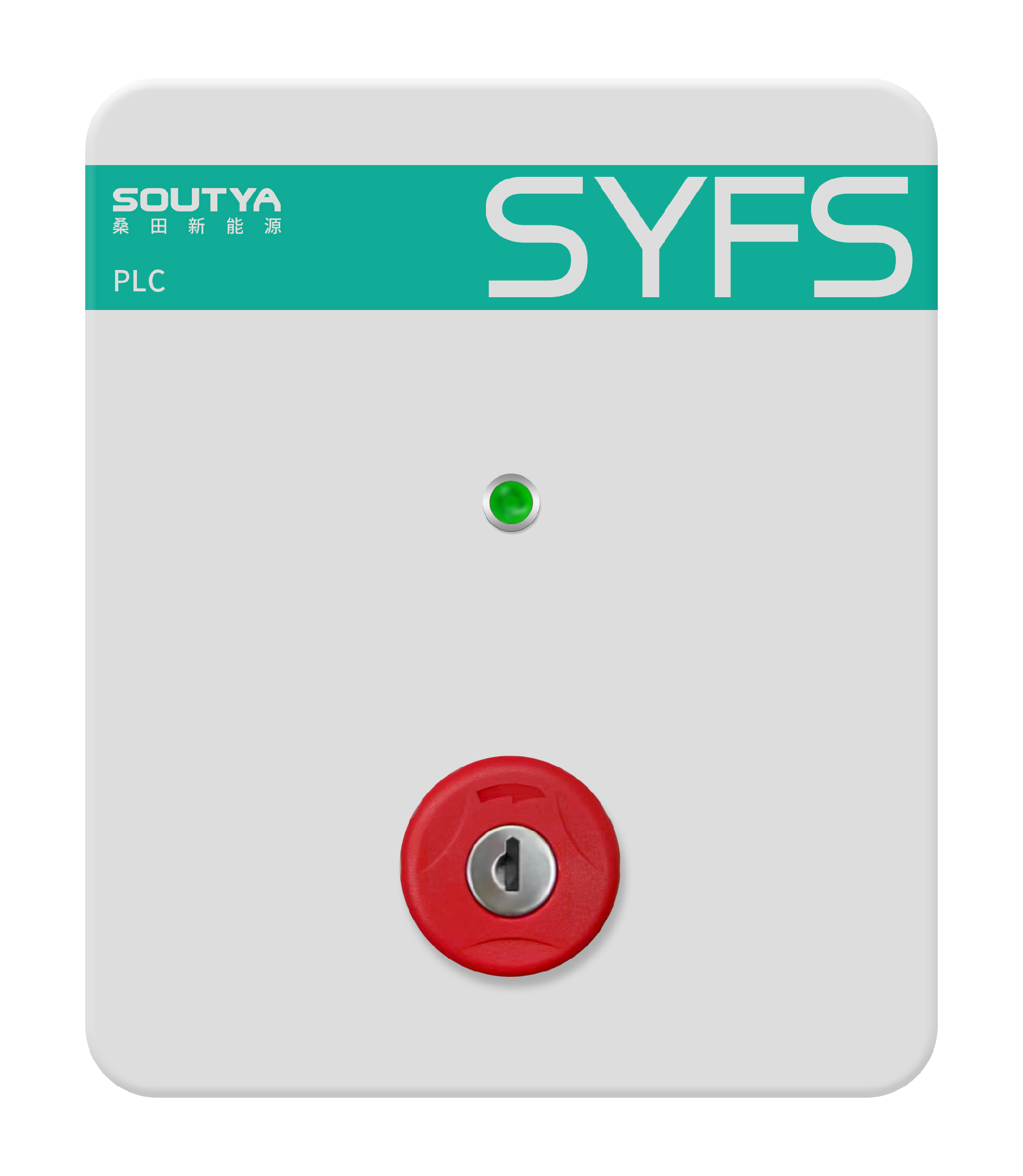

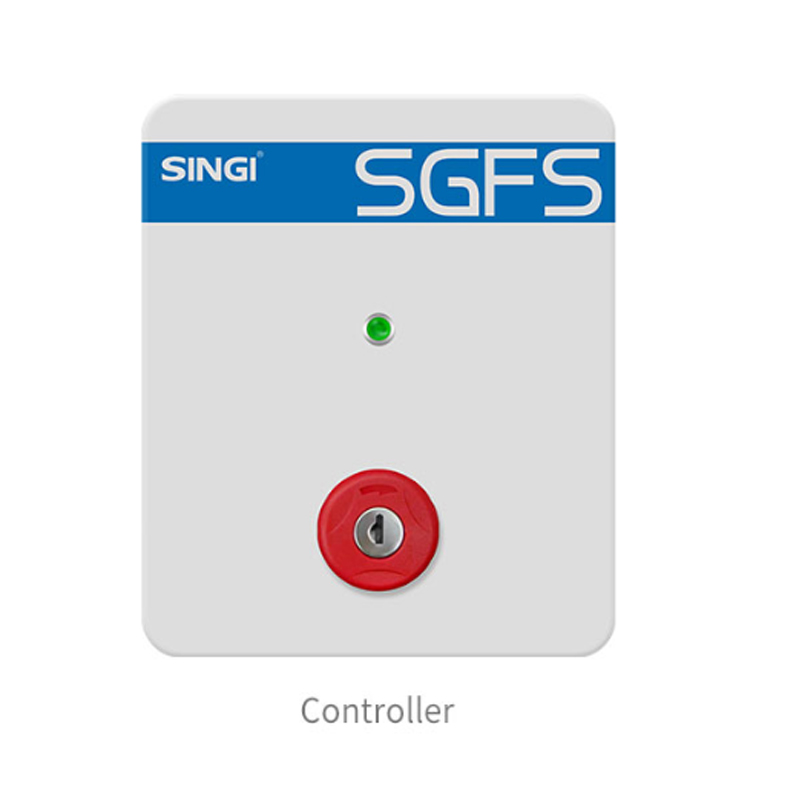

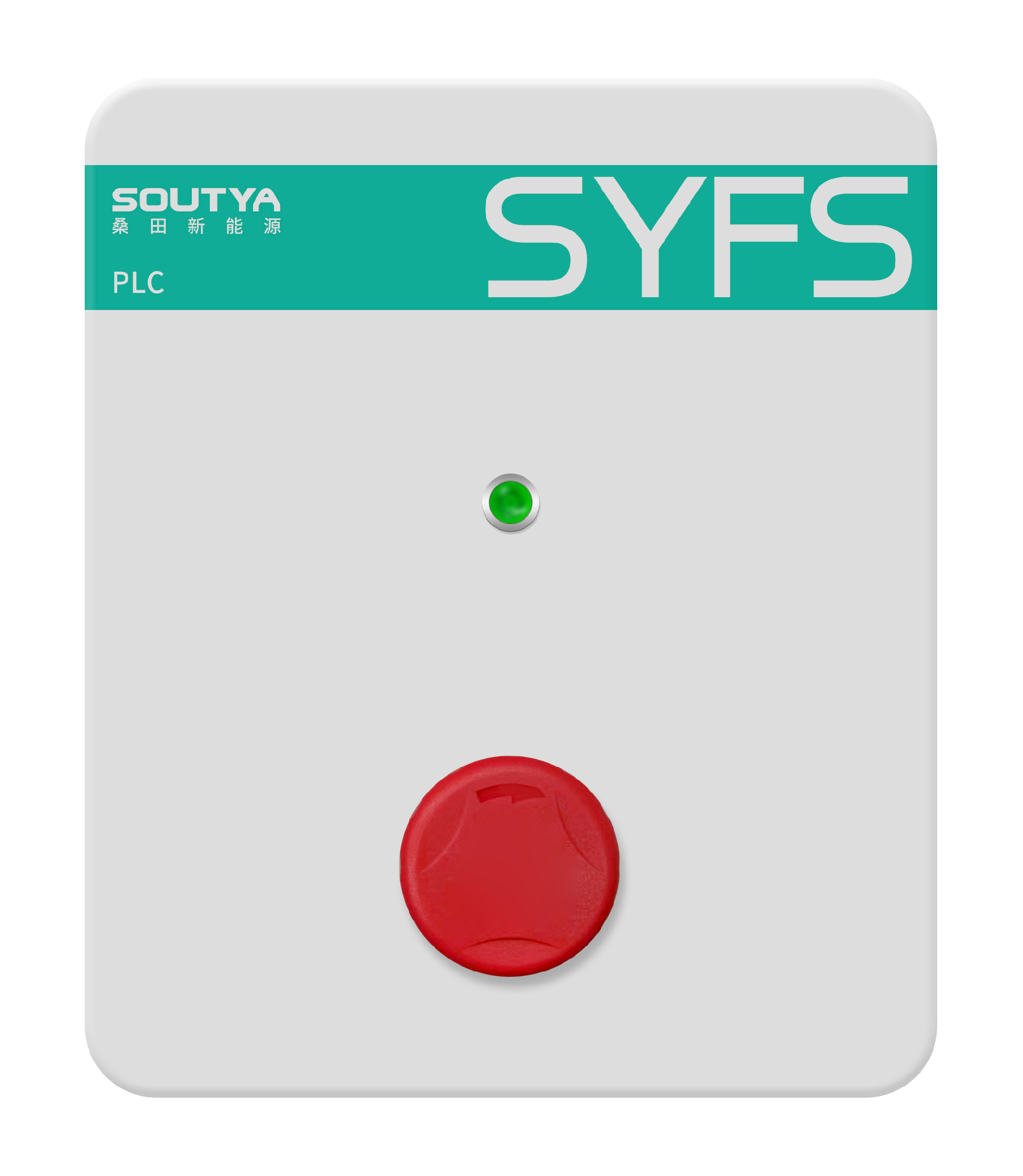

Model	SYFS-PMSC-80 24V DC controller (without lock)		SYFS-PMSC-80K 24V DC controller (with lock)		SYFS-PMPC-80 PLC controller (single magnetic ring without lock)		SYFS-PMPC-80K PLC controller (single magnetic ring with lock)
					SYFS-PMPC-160 PLC controller (dual magnetic ring without lock)		SYFS-PMPC-160K PLC controller (dual magnetic ring with lock)
Rated input voltage range(A)	Single-phase 100~240VAC
Rated Frequency(Hz)	50/60Hz
Output Voltage (V)	24V DC				/
Output Current(A)	Assembly	1~ 2 String formation	Assembly	1~ 2 String formation	/
	2.2A	(1~2)x2.2A	2.2A	(1~2)x2.2A
Output Signal	24V Shutdown				Complies with SunSpecTM PLC communication protocol
Maximum number of                  controllable rapid shutdown	1 for 1	1 for 2	1 for 1	1 for 2	1 for 1	1 for 2	1 for 1	1 for 2
	100	80	100	80	100	80	100	80
Control Function	Power on the AC power supply, and the rapid shutdown device will conduct; Press the emergency button or disconnect the AC power supply, or if the ambient temperature exceeds 85℃, the quick shutdown device will quickly shut off.
Protection Level	IP65
Ambient Operating                      Temperature	-20℃~+70℃
External Dimensions (mm)	155×185×107mm

RSD còn được gọi là:

PVRSD (Thiết bị tắt nhanh PV)

PVRSE (Thiết bị tắt nhanh quang điện)

 - Công tắc an toàn cứu hỏa

 - Thiết bị tắt nhanh cấp mô-đun

 - Thiết bị tắt khẩn cấp
