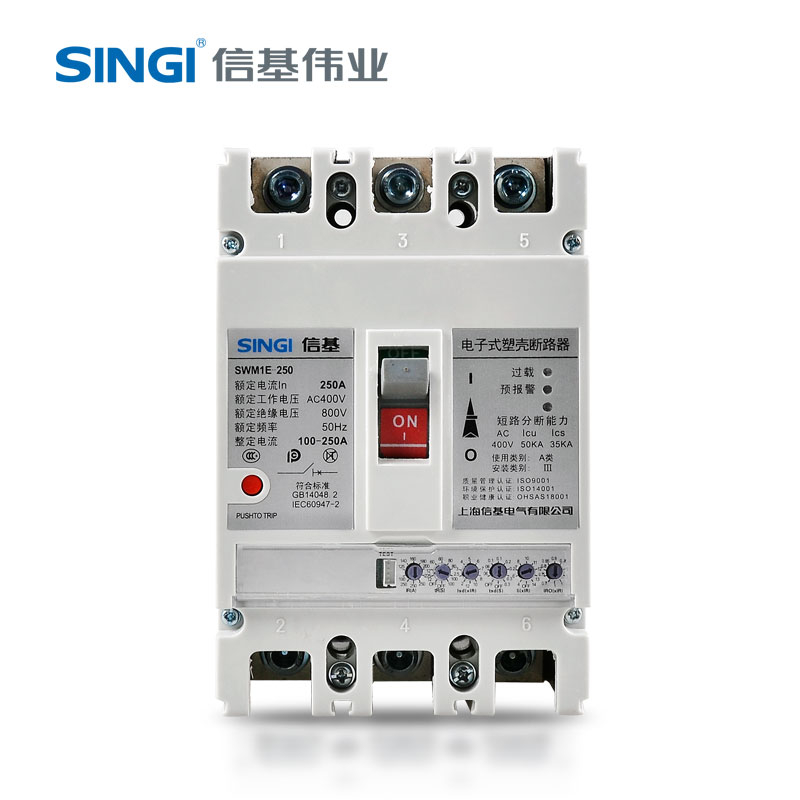

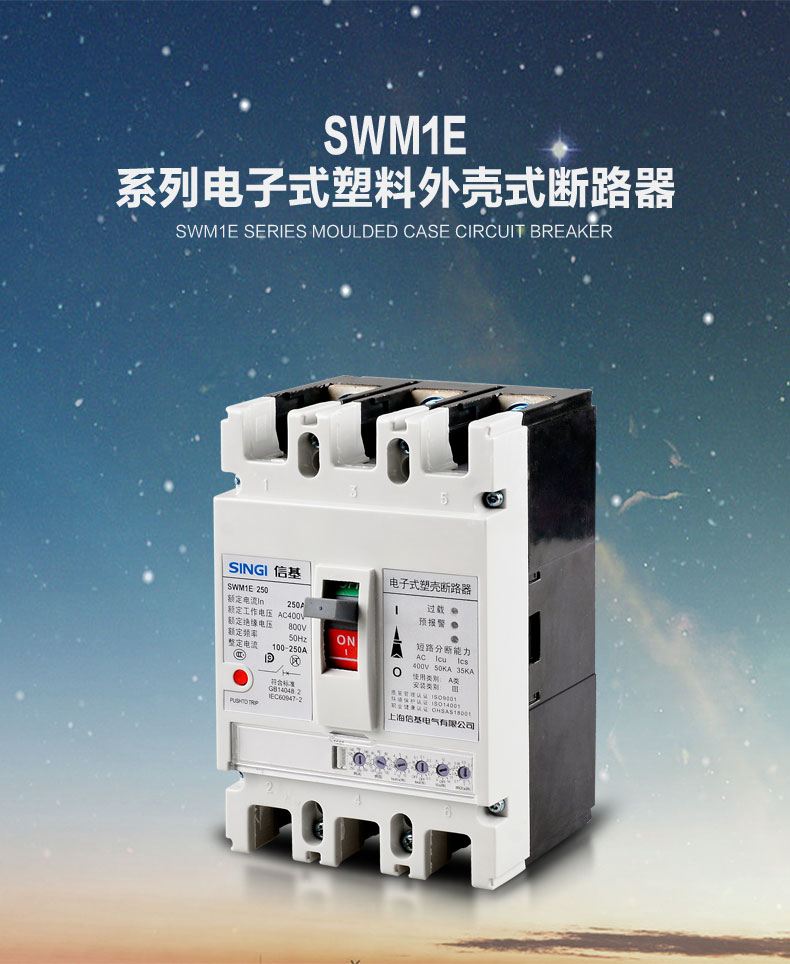

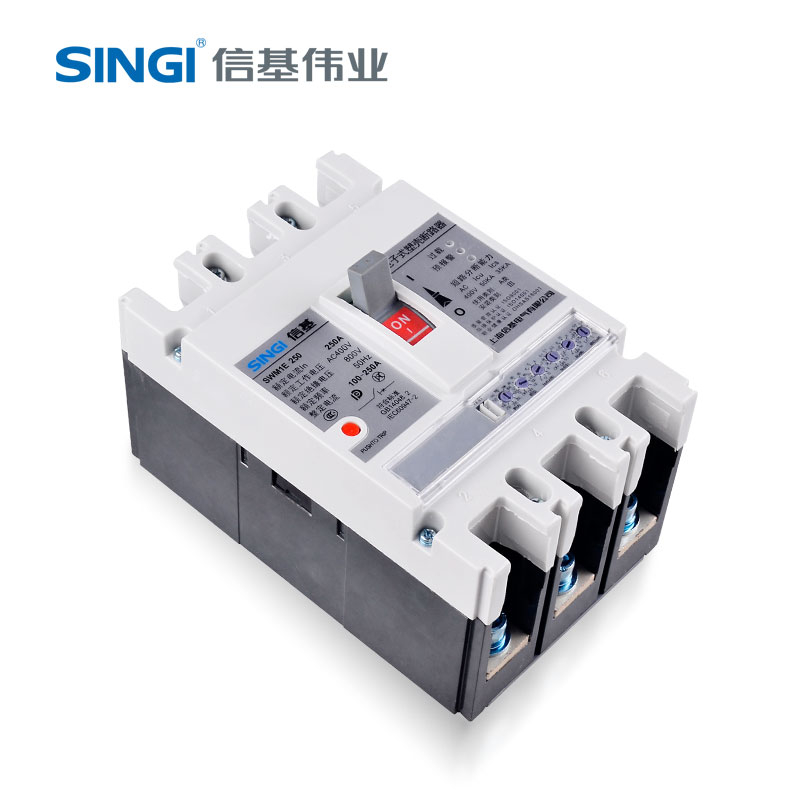

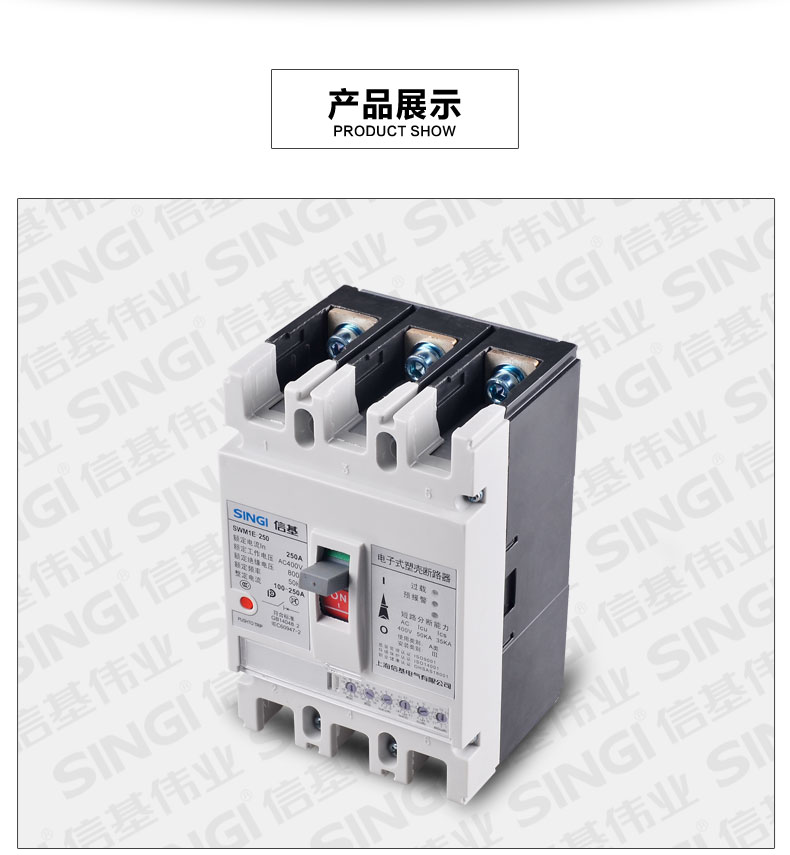

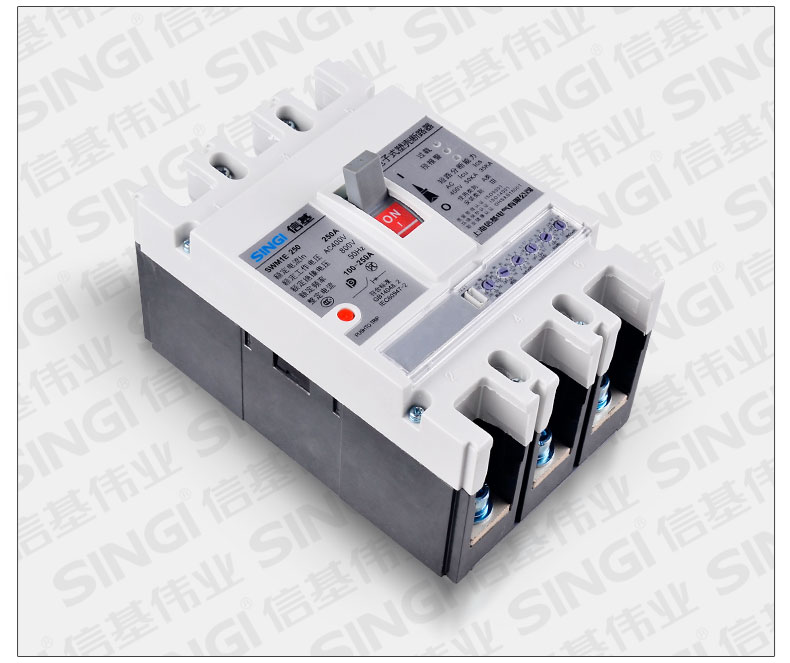

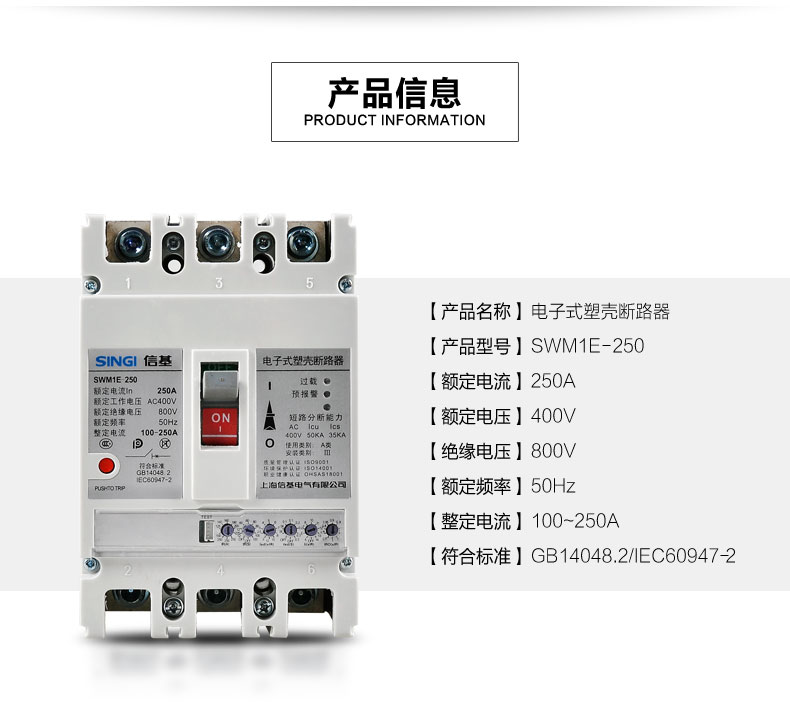

SWM1E Điện tử MCCB

Ứng dụng

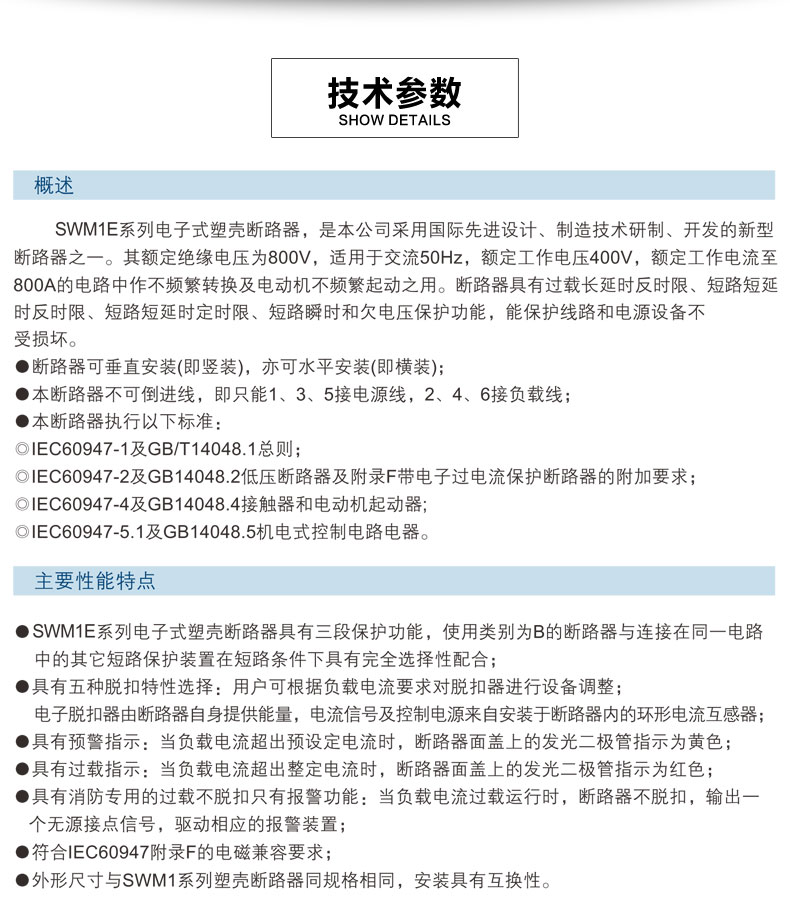

Bộ cắt mạch đúc điện tử SWM1E là một trong những bộ cắt mạch mới được phát triển và phát triển bởi công ty chúng tôi sử dụng công nghệ thiết kế và sản xuất tiên tiến quốc tế. Điện áp cách nhiệt định mức của nó là 800V, phù hợp với AC 50Hz, điện áp làm việc định mức 400V, dòng điện làm việc định mức lên đến 800A để chuyển đổi hiếm khi và khởi động hiếm khi. Cắt mạch có quá tải thời gian ngược chậm trễ dài, thời gian ngược chậm trễ ngắn mạch, thời gian xác định chậm trễ ngắn mạch, chức năng bảo vệ ngắn mạch tức thời và dưới điện áp, có thể bảo vệ các dây chuyền và thiết bị điện khỏi thiệt hại.

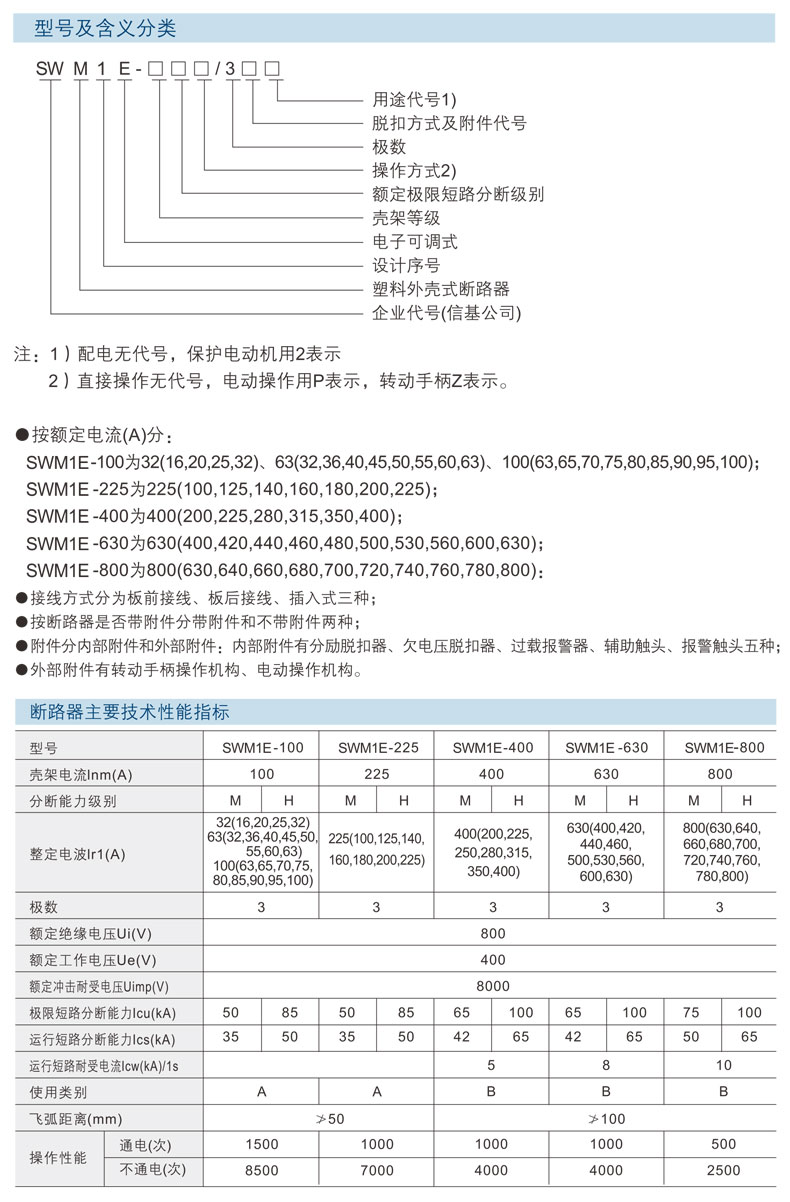

Các thông số kỹ thuật

mô hình SWM1E-125 SWM1E-250 SWM1E-400 SWM1E-630 SWM1E-800

Khung hiện tại lnm (A) 125 250 400 630 800

mức độ khả năng phá vỡ M / H M / H M / H M / H M / H

Đặt sóng vô tuyến lr1 (A) 32 (16-32)

63(32-63)

125(63-125)250(100-250)400(200-400)630(400-630)800(630,800)

Cực 3/4 3/4 3/4 3/4 3/4

Điện áp cách nhiệt định mức Ui (V) 800

Điện áp làm việc định mức Ue (V) AC400V

Điện áp chống xung định mức Uimp (V) 8000

Công suất ngắn mạch cuối cùng lcu (kA) 50/85 50/85 65/100 65/100 75/100

Công suất ngắn mạch hoạt động lcs (kA) 35/50 35/50 42/65 42/65 50/65

Vận hành ngắn mạch chịu được hiện tại lcw (kA) / 1s

5810

sử dụng loại A A B B B

khoảng cách cung (mm) 50 100

Hiệu suất hoạt động (lần): tăng năng lượng / không có năng lượng 1500/8500 1000/7000 1000/4000 1000/4000 500/2500
