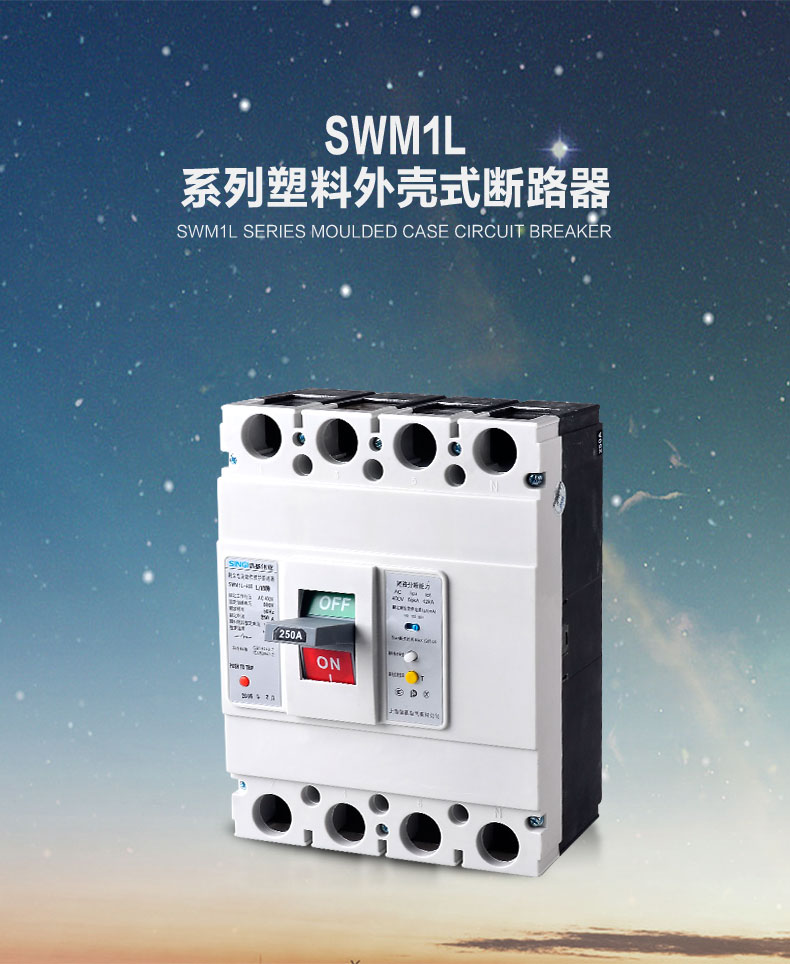

SWM1L

Ứng dụng

Bộ cắt mạch bảo vệ dòng điện còn lại SWM1L phù hợp với hệ thống phân phối điện của AC50Hz, điện áp định mức 400V, dòng điện định mức 800Ato cung cấp bảo vệ tiếp xúc gián tiếp và ngăn chặn cháy gây ra bởi dòng điện hỏng đất vì cách nhiệt bị hư hại của thiết bị. Nó cũng có thể được sử dụng để phân phối điện và bảo vệ mạch và quá tải, ngắn mạch, điện áp thấp, cũng không thường xuyên chuyển mạch trên động cơ khởi động thường xuyên.

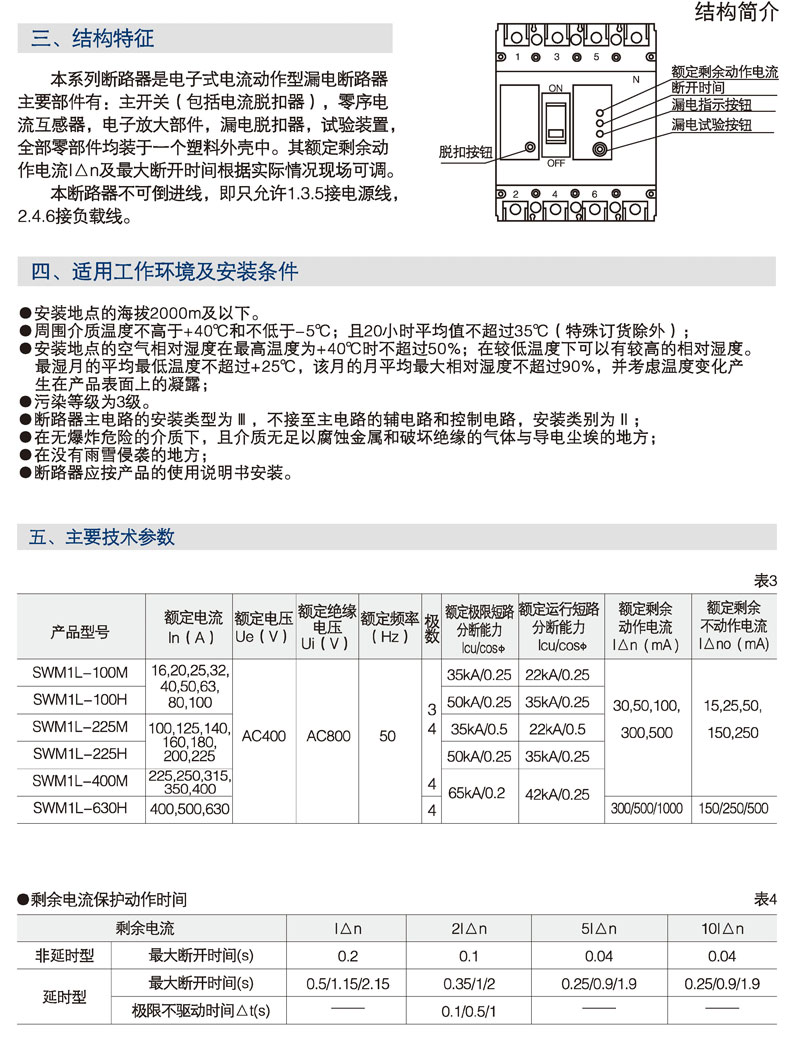

Thông số kỹ thuật

Mô hình Điện tại định mức In (A) Điện áp định mức (V) Điện áp cách nhiệt định mức (V) Tần số định mức (Hz) Công suất phá mạch ngắn cuối cùng định mức Công suất phá mạch ngắn hoạt động định mức Dòng điện hoạt động còn lại định mức Dòng điện không hoạt động còn lại

SWM1L-100M 16,20,25,32,40,50,63,80,100 AC400 AC800 50Hz 35ka / 0,25 22ka / 0,25 30,50,100,300,500 15,25,50,150,250

SWM1L-100H 50ka / 0,25 35ka / 0,25

SWM1L-225M 100,125,140,160,180,200,225 35ka / 0,5 22ka / 0,5

SWM1L-225H 50ka / 0,25 35ka / 0,25

SWM1L-400M 225,250,315,350,400 65ka / 0,2 42ka / 0,25

SWM1L-630H 400,500,630 300/500/1000 150/250/500
