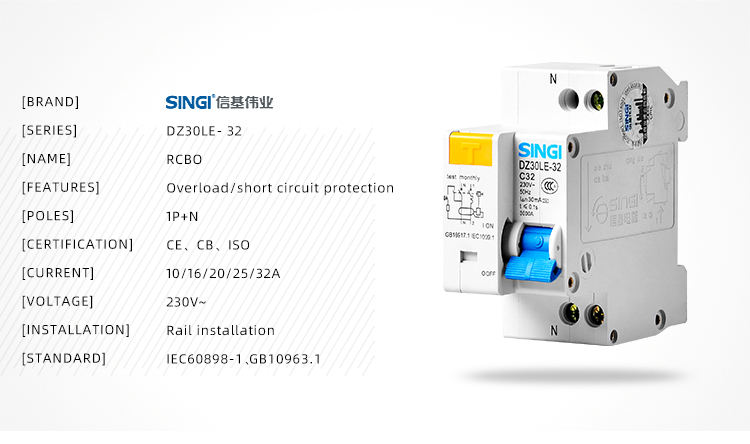

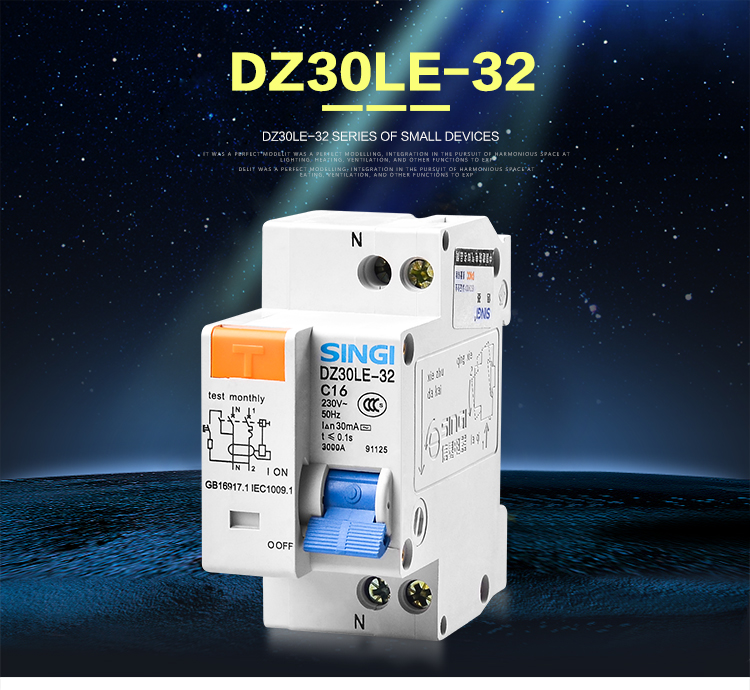

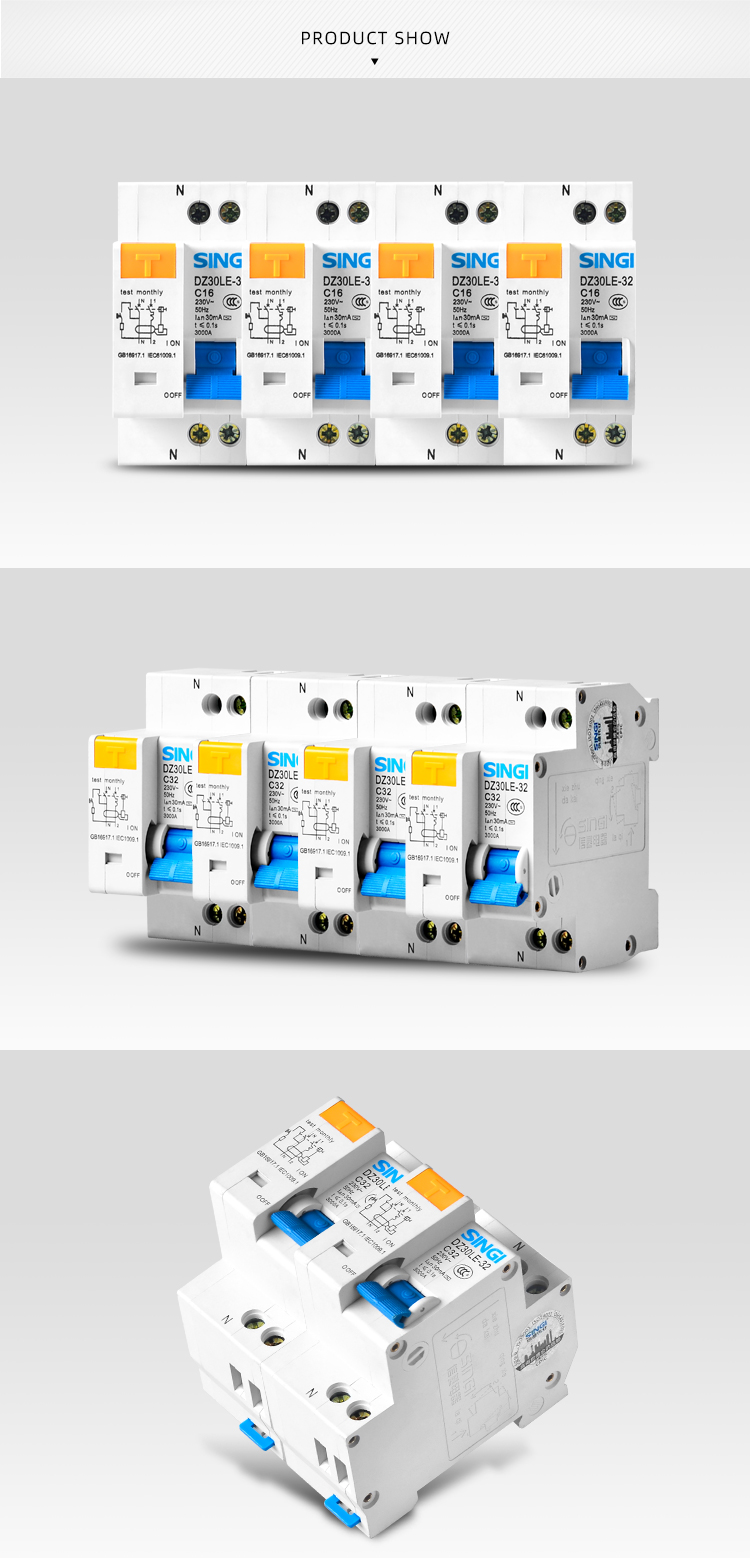

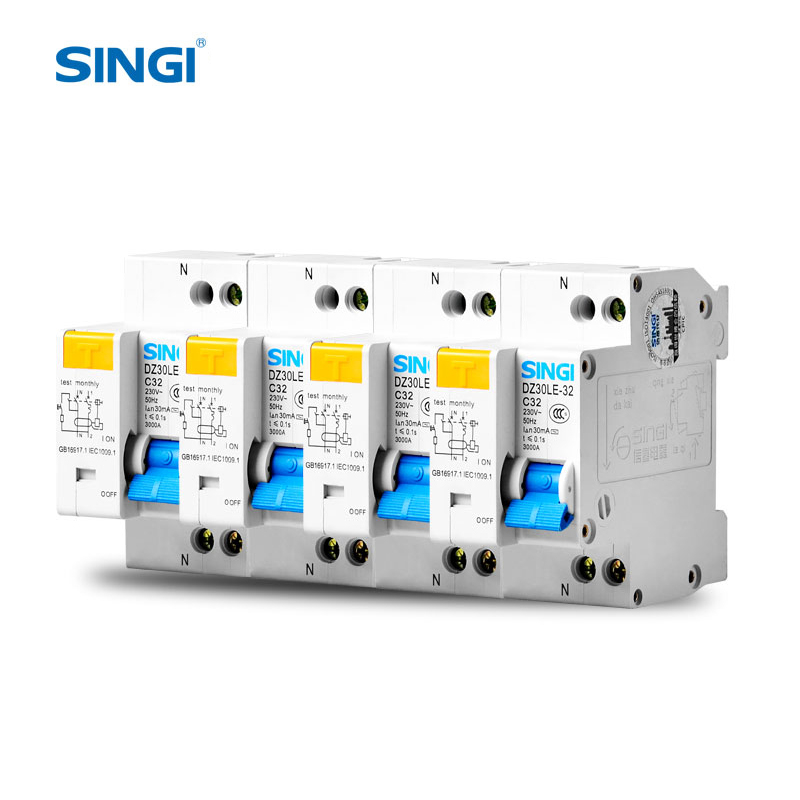

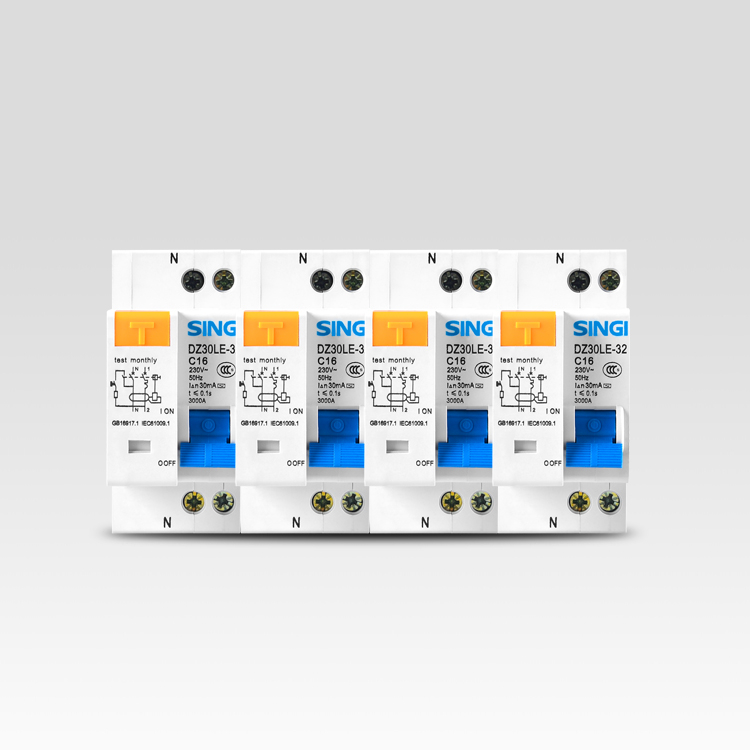

DZ30LE-32 RCBO Cắt mạch dòng dư với bảo vệ quá dòng

Ứng dụng

DZ30-32 (dòng pha + rò rỉ dòng trung lập) bộ cắt mạch thu nhỏ loạt phù hợp với mạch còn lại pha đơn 50 / 60Hz, điện áp định mức 230V, như bảo vệ rò rỉ hiện tại và bảo vệ mạch điện dân sự khỏi quá tải và ngắn mạch và nó có các tính năng khối lượng nhỏ, khả năng phá vỡ cao. Null / dây sống được cắt cùng một lúc, và ngay cả dây là kết nối ngược, nó vẫn có bảo vệ rò rỉ hiện tại. Sản phẩm phù hợp với tiêu chuẩn IEC1009.1, GB16917.1etc.

Thông số kỹ thuật

Mô hình Điện áp định mức (V) Dòng điện định mức Cực (A) Dòng điện định mức (A) Dòng điện định mức (mA) Dòng điện định mức (mA) Dòng điện không định mức (mA) Thời gian phá vỡ của dòng điện định mức (s) Công suất phá vỡ (A) Giá trị phá vỡ quá điện áp (V)

DZ30LE-32 230 1P + N 32A 6,10,16,20,25,32 30 15 ≤0,1 3000 /

DZ30LE-32G 280V ± 5V

TRIPPING Đặc điểm

Kiểm tra hiện tại

 (A)

Điện áp định mức (V)

Yêu cầu

thời gian

Kết quả Trạm bắt đầu Lưu ý

1.13In Tất cả t≥1h Đừng đi lạnh

1.45In Tất cả t <1h chuyến đi Heat Current tăng giá trị yêu cầu ổn định trong 5s

2.55In All Is<t<60S chuyến đi Cool Auxiliary switch đóng cửa, điện đang bật

5In Tất cả t≥0.1S Đừng đi bộ Công tắc phụ trợ mát mẻ đóng cửa, điện đang bật

10In Tất cả t <0.1S chuyến đi Cool Auxiliary công tắc đóng cửa, điện được bật

Ý nghĩa kiểu

Đường cong đặc điểm phá vỡ

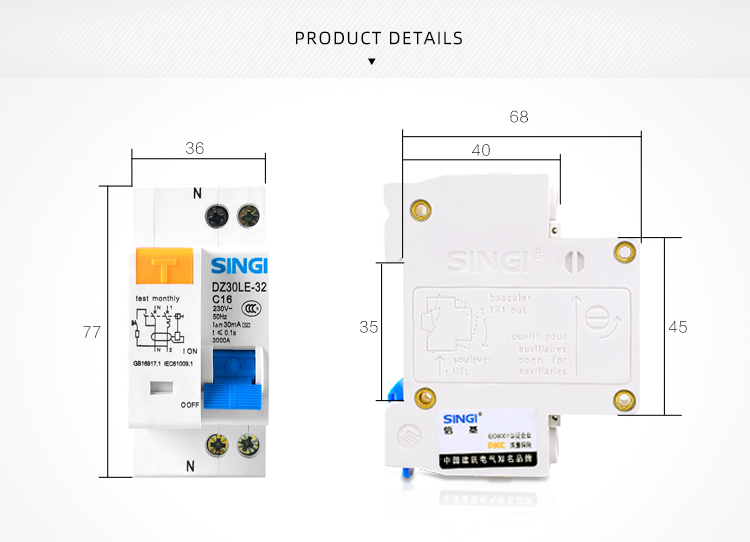

Kích thước

Hướng dẫn ứng dụng:

1. Nhấn nút kiểm tra một lần một tháng, kiểm tra thiết bị bảo vệ rò rỉ.

2. Khi thiết bị bảo vệ rò rỉ, thiết bị trên mặt trước của hướng dẫn máy màu đỏ.

3. Khi đóng lại cắt mạch, thiết bị bảo vệ tự động đặt lại.
