Thiết bị phát hiện lỗi cung AFDD SGB5LAF-63

Đặc điểm

1. Bảo vệ ngắn mạch; 2. Bảo vệ quá tải; 3. Bảo vệ rò rỉ;

4. Bảo vệ Arc; 5. vật liệu chống cháy;  6. cung ngắn;

7. khả năng phá vỡ cao; 8. Nhiều tùy chọn dây

Thông số kỹ thuật

Tiêu chuẩn IEC / EN61009-1, IEC / EN62606, GB / T16917.1, GB / T31143

Cực 1P + N (hai cực chiều rộng 36mm)

Điện áp làm việc định mức Ue AC230V

Dòng điện tối đa của khung vỏ 63A

Đánh giá hiện tại trong 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

Điện áp cách nhiệt định mức Ui 500V

Điện áp chống xung định mức Uimp 4000V

Dòng hoạt động còn lại định mức lΔn 10mA、30mA、50mA、100mA、300mA

Đánh giá dòng không hoạt động còn lại 0,5I △n

Tần số định mức 50 / 60Hz

Loại bảo vệ dòng điện còn lại Loại A / Loại AC

Công suất phá vỡ hiện tại còn lại lΔm 3000A

Loại chạm nhiệt từ

Loại phát hành ngay lập tức Loại B / Loại C

Giới hạn công suất phá vỡ Icu 10000A

Công suất phá vỡ hoạt động Ics 7500A

Đời điện

Giá trị trung bình thực tế ≥3000 lần

Giá trị quy định tiêu chuẩn 2000 lần

Cuộc sống cơ khí

Giá trị trung bình thực tế ≥4000 lần

Giá trị quy định tiêu chuẩn In≤25A2000 lần / In> 25A1000times

Điện áp quá mức III

Mức độ ô nhiễm 3

Mức độ ô nhiễm IP40; Khối đầu cuối IP20

Công suất dây 1,0 ~ 16mm²

Mô-men xoắn dây 3Nm

Nhiệt độ môi trường hoạt động -25 ℃ ~ + 70 ℃

Lưu trữ Nhiệt độ môi trường -35 ℃ ~ + 80 ℃

Phương pháp lắp đặt DIN35

Chiều cao ≤2000m

Trọng lượng 0,19kg / mảnh

Kích thước

Chiều dài 85mm

Chiều rộng 36mm (1P + N)

Chiều cao tối đa 79mm

Gói

Máy tính / hộp 6

Hộp / Carton 10

Lưu trữ Sản phẩm nên được lưu trữ trong một kho thông gió tốt, với độ ẩm tương đối không vượt quá 80%, và nhiệt độ xung quanh nên ở giữa -35 ° C và + 80 ° C. Ngoài ra, không nên có khí axit, kiềm hoặc ăn mòn có mặt.

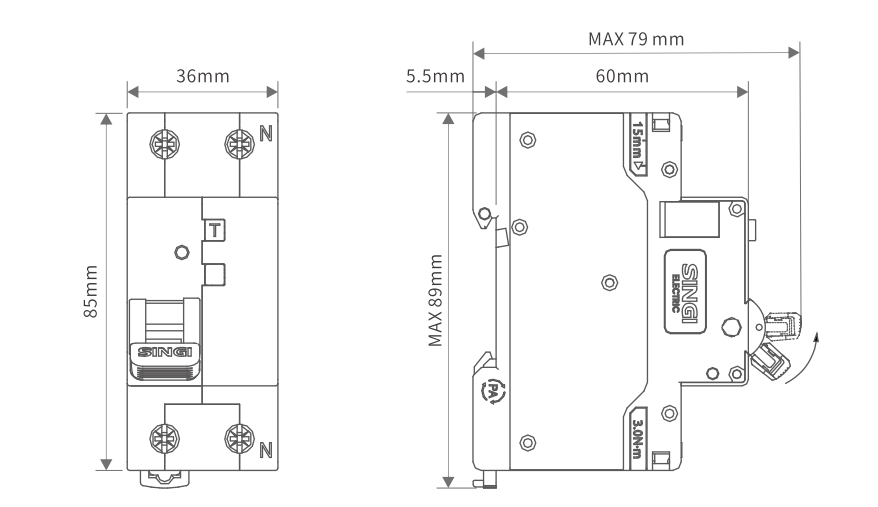

Kích thước sản phẩm

Chỉ báo lỗi

1. Khi cắt mạch đi do rò rỉ hoặc lỗi cung, nút chỉ báo sẽ bật lên. Vui lòng nhấn nút trước khi đóng.

2. Tình trạng chỉ số:

① Đèn đỏ luôn bật khi điện được bật bình thường; đèn đỏ nhấp nháy trong 3 giây và sau đó tắt khi tắt điện bình thường.

② Khi MCB bị đóng lại sau khi gặp lỗi Arc, đèn đỏ nhấp nháy trong khoảng 10 giây và sau đó trở lại đèn đỏ liên tục.

③ Khi MCB bị đóng lại do rò rỉ lỗi, ánh sáng xanh lá cây nháy trong khoảng 10 giây và sau đó trở lại một ánh sáng đỏ liên tục.

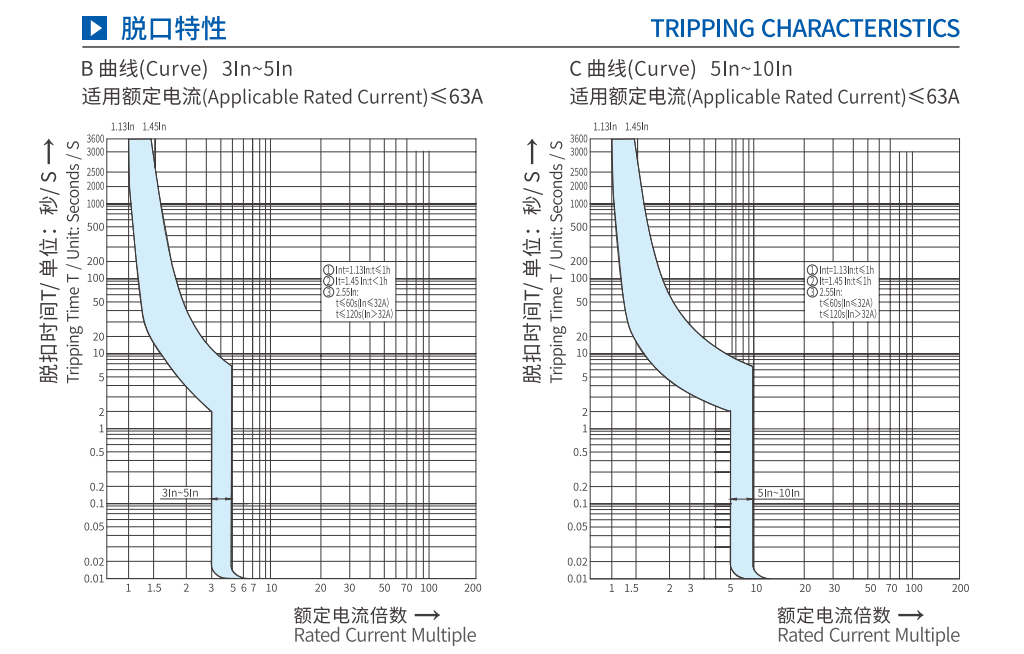

Đặc điểm gặp gỡ

AFDD cũng được gọi là bộ ngắt mạch lỗi cung (AFCI), thiết bị bảo vệ lỗi cung (AFPD), máy phát hiện lỗi cung (AFD), bộ ngắt mạch lỗi cung (AFCB),

Thiết bị giám sát lỗi cung,Bảo vệ lỗi cung
